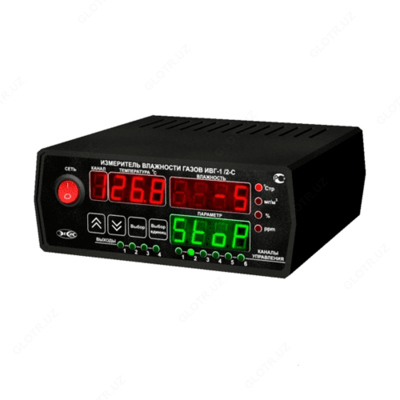

ИВГ-1/2-С-4Р-2А — стационарный двухканальный измеритель-регулятор микровлажности газов

Mahsulot tavsifi

Назначение стационарного двухканального измерителя-регулятора микровлажности газов ИВГ-1/2-С-4Р-2А:

Cтационарный двухканальный измеритель-регулятор микровлажности газов ИВГ-1/2-С-4Р-2А предназначен для непрерывного (круглосуточного) измерения и регистрации влажности неагрессивных газов. Гигрометр ИВГ-1/2-С-4Р-2А может применяться в различных отраслях промышленности, медицине, энергетике и научных исследованиях.

Гигрометр ИВГ-1/2-С-4Р-2А относится к взрывозащищенному электрооборудованию группы II по ГОСТ Р 51330.0 с маркировкой ExiaIICT6 X (в комплекте с активным барьером искрозащиты БИ-1 П, который поставляется по заказу).

Особенности стационарного двухканального измерителя-регулятора микровлажности газов ИВГ-1/2-С-4Р-2А:
- принцип Plug & Play, обеспечивающий взаимозаменяемость преобразователей различного конструктивного исполнения;
- связь с компьютером по интерфейсам RS-232, RS-485 и USB;
- протоколирование результатов измерений и возможность накопления статистики (до 30000 точек);
- возможность взрывозащищенного исполнения;
- наличие двух унифицированных аналоговых выходов 4...20, 0...5, 0...20 мА;
- наличие четырех встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
- наличие нескольких режимов управления: логическое, по гистерезису, ПИД-управление;
- измерение микровлажности осуществляется в градусах Цельсия по точке росы (°Ст.р.), предусмотрен пересчёт измеренных значений микровлажности в % отн.вл., ppm, г/м³);
- возможность подключения датчика давления ИПД;
- возможность объединения приборов в измерительную сеть.

Технические характеристики стационарного двухканального измерителя-регулятора микровлажности газов ИВГ-1/2-С-4Р-2А:

Параметр	Значение
Диапазон измерения микровлажности, °Ст.р.	-80...0
Погрешность измерения, °Ст.р.	±2
Температура анализируемого газа, °С	-20…+40
Давление анализируемого газа, атм, не более (для исполнений Д1 / Д2 / Д3)	25 / 160 / 400
Рекомендуемый расход анализируемого газа, л/ч	20...60
Количество точек статистики	30000
Возможность подключения датчика давления	да
Интерфейс связи с компьютером	RS-232, RS-485, USB
Длина кабеля для подключения первичного преобразователя к блоку измерения, м	до 1000
Токовый выход:
Диапазон изменения выходного тока, мА	0...5, 0...20, 4...20
Дискретность изменения выходного тока, мкА	19,5
Максимальное сопротивление нагрузки, Ом	300
Нагрузочная способность реле	7 А при 220 В
Питание прибора, В	220±22 В, 50±1 Гц
Потребляемая мощность, Вт, не более	15
Масса блока измерения, кг, не более	1,0
Габаритные размеры блока измерения и индикации, мм	178х180х75
Рабочие условия применения блока измерения:
- температура воздуха, оС	-40...+50
- относительная влажность, % (без конденсации влаги)	10...95
- атмосферное давление, кПа	84...106
Рабочие условия применения первичного преобразователя:
- температура воздуха, оС	-20...+40
- относительная влажность, % (без конденсации влаги)	10...95
- атмосферное давление, кПа	84...106
Рабочие условия измерительного преобразователя давления:
- температура воздуха, оС	+5...50
- относительная влажность, % (без конденсации влаги)	10...95
- атмосферное давление, кПа	84...106
Средний срок службы, лет	5

Комплект поставки ИВГ-1/2-С-4Р-2А

№	Наименование	ИВГ-1/2-С-4Р-2А (измерительный блок)	ИВГ-1/2-С-4Р-2А (базовый комплект)
1	Измерительный блок ИВГ-1/2-С-4Р-2А	1	1
2	Измерительный преобразователь влажности ИПВТ-08-01-Д1-М20х1,5 с камерой М8х1	-	2
3	Свидетельство о поверке	1	1
4	Руководство по эксплуатации	1	1
5	Паспорт	1	1
