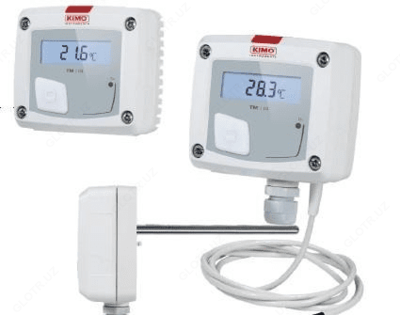

TM110-AOB — датчик температуры

Mahsulot tavsifi

Назначение датчика температуры TM110-AOB

Датчик температуры TM110-AOB применяется для измерения температуры.

Основные свойства датчика температуры TM110-AOB
- диапазон температур от -100 до 400 °C (модель с клеммной колодкой);
- выход 0 до 10 В с внешним питанием 24 В перем./пост. тока (3- или 4-проводное подключение);
- корпус из пластика ABS V0 со степенью защиты IP65 (модель с клеммной колодкой), с дисплеем;
- простая система монтажа методом «1/4 оборота» с настенной панелью;
- корпус с упрощенной системой монтажа

Технические характеристики датчика температуры TM110-AOB

Параметр	Значение
Единицы измерения	°C,°F
Диапазон измерения	От -100 до+400 °С (модель с клеммной колодкой)
Погрешность*	Pt100: ±0,5 % от показаний ±0,5 °C
Тип датчика	Pt100 (модель с клеммной колодкой)
Быстродействие	1/e (63%) 20 с (модель с клеммной колодкой)
Разрешение	0,1°C
Окружающая среда	Воздух и нейтральные газы
Рабочая температура	от 0 до +50°C
Температура хранения	-10 до +70°C
Монтаж	Негерметичный
Материал	ABS V0
Степень защиты	IP20
Дисплей	10-разрядный ЖК-дисплей, размеры: 50 x 17 мм
Высота символов значения	10 мм единицы измерения: 5 мм
Кабельный сальник	Модель с клеммной колодкой: для кабелей с диаметром не более 8 мм
Масса	162 г
Выход/источник питания	- Активный выход 0-10 В или 4-20 мА (напряжение питания 24 В перем./пост. тока ± 10%); 3-, 4-проводное подключение; - максимальная нагрузка: 500Ом (4-20 мА); - минимальная нагрузка: 1 кОм (0-10 В)
Потребляемая мощность	2 ВА (0-10 В)
Электромагнитная совместимость	EN61326
Электрическое соединение	Винтовая клеммная колодка для кабелей 0 0,05 - 2,5 мм²
Связь с ПК	Кабель типа mini-Din с разъемом USB от компании Kimo
Рабочая среда	Воздух и нейтральные газы

* Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с применением компенсации.

В соответствии с документами NFX15-113 и Charter 2000/2001 HYGROMETERS, величина гарантированного предела погрешности (GAL), рассчитанная с учетом коэффициента запаса относительной влажности 2, составляет ±2,58% отн. вл. при температуре от 18 до 28 °C в диапазоне измерения относительной влажности от 3 до 98%. Дрейф относительной влажности датчика составляет не более на 1% в течение года.

Комплект поставки TM110-AOB

Наименование	Количество
Датчик температуры TM110	1
Зонд с отрицательным температурным коэффициентом (NTC) из нержавеющей стали	1
Источник питания класса 2 KIAL-100A	1
Программное обеспечение для настройки датчика и кабель USB LCC-S	1
