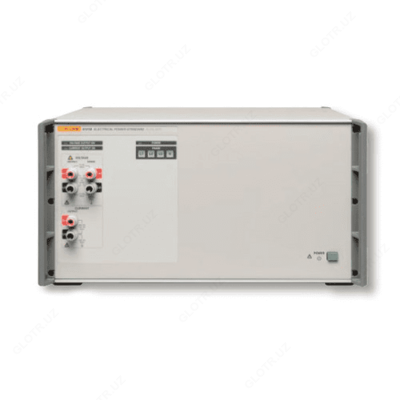

Fluke 6106A — вспомогательный эталон электропитания

Mahsulot tavsifi

Описание вспомогательного эталона электропитания Fluke 6106A:

В линейку эталонов электрической мощности входят основные приборы моделей Fluke 6105A и Fluke 6100B, а также вспомогательные приборы Fluke 6101B и Fluke 6106A. Любой из приборов можно использовать для измерения качества и расхода энергии в однофазной электрической цепи. При добавлении от одного до трех вспомогательных приборов Fluke 6101B и Fluke 6106A систему можно расширить до четырехфазной. Для большей гибкости основные модели Fluke 6105A и Fluke 6100B также можно настроить как вспомогательные, подключив внешний кабель. Модели Fluke 6105A и Fluke 6106A являются высокоточными модификациями соответственно моделей Fluke 6100B и Fluke 6101B.

Многофазный режим работы:

Основные блоки Fluke 6100B и Fluke 6105A обеспечивают автономный однофазный режим работы с одним напряжением и током на выходе. Для многофазного режима работы дополнительные фазы обеспечиваются путем добавления одного или более вспомогательных блоков Fluke 6101B или Fluke 6106A с идентичной производительностью, но без дополнительных средств управления или экрана. Дополнительные фазы можно добавлять по отдельности (до 4 фаз). Основные блоки Fluke 6100B и Fluke 6105A можно за несколько секунд преобразовать во вспомогательные, что обеспечивают дополнительную эксплуатационную гибкость этих моделей устройств. В многофазной системе каждая фаза остается полностью независимой, электрически изолированной, даже от фаз, с которыми она синхронизирована, и находится под контролем основного блока. Устройства легко подготавливать и применять в целях, при которых требуется дисбаланс фаз. Многофазные системы Fluke 6100B/Fluke 6105A необходимо соединить между собой в четырехпроводную схему «Звезда». Симуляцию трехфазной трехпроводной треугольной схемы и техфазной четрехпроводной треугольной схемы легко реализовать путем изменения настроек с помощью интерфейса пользователя.

Дополнительные модули 80A и 50A:

Доступны два дополнительных модуля высокого тока. Модуль 80A обеспечивает ток от 0 до 80 A через разъемы 100 мм. Ток со значениями в стандартных диапазонах нельзя направлять через эти разъемы. Модуль 50A обеспечивает ток от 0 до 50 A также через разъемы 100 мм. С помощью модуля 50А оператор может выбрать между направлением всех токов через разъем 100 мм или направлением токов в диапазоне от 0 до 21 А через стандартные клеммы.

Технические характеристики вспомогательного эталона электропитания Fluke 6106A:

Напряжение переменного тока (воспроизведение)
Диапазон, В	Частота, Гц	Напряжение, В	Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
1,0 - 16	16 - 450	1,0 - 6,4	± (U·122 × 10^-6 + 1 мВ)
	16 - 450	6,4 - 16	± (U·122 × 10^-6 + 1 мВ)
	450 - 850	1,0 - 6,4	± (U·122 × 10^-6 + 1 мВ)
	450 - 850	6,4 - 16	± (U·122 × 10^-6 + 1 мВ)
2,3 - 33	16 - 450	2,3 - 13,2	± (U·122 × 10^-6 + 2 мВ)
	16 - 450	13,2 - 33	± (U·112 × 10^-6 + 1,5 мВ)
	450 - 850	2,3 - 13,2	± (U·164 × 10^-6 + 2 мВ)
	450 - 850	13,2 - 33	± (U·150 × 10^-6 + 1,5 мВ)
5,6 - 78	16 - 450	5,6 - 31	± (U·122 × 10^-6 + 2 мВ)
	16 - 450	31 - 78	± (U·112 × 10^-6 + 2 мВ)
	450 - 850	5,6 - 31	± (U·164 × 10^-6 + 2 мВ)
	450 - 850	31 - 78	± (U·150 × 10^-6 + 2 мВ)
11 - 168	16 - 450	11 - 67	± (U·122 × 10^-6 + 4,4 мВ)
	16 - 450	67 - 168	± (U·112 × 10^-6 + 4,4 мВ)
	450 - 850	11 - 67	± (U·164 × 10^-6 + 4,4 мВ)
	450 - 850	67 - 168	± (U·150 × 10^-6 + 4,4 мВ)
23 - 336	16 - 450	23 - 134	± (U·122 × 10^-6 + 8,8 мВ)
	16 - 450	134 - 336	± (U·112 × 10^-6 + 8,8 мВ)
	450 - 850	23 - 134	± (U·164 × 10^-6 + 8,8 мВ)
	450 - 850	134 - 336	± (U·150 × 10^-6 + 8,8 мВ)
70 - 1008	16 - 450	70 - 330	± (U·164 × 10^-6 + 26 мВ)
	16 - 450	330 - 1008	± (U·158 × 10^-6 + 26 мВ)
	450 - 850	70 - 330	± (U·190 × 10^-6 + 26 мВ)
	450 - 850	330 - 1008	± (U·175 × 10^-6 + 26 мВ)
Примечание: U - значение воспроизводимого напряжения
Напряжение постоянного тока и амплитуды гармонических составляющих
Диапазон, В	Выходной сигнал, В	Частота, Гц	Пределы допускаемой основной погрешности при температуре окружающего воздуха (21 ± 2)°С
1,0 - 16	0 - 8	Постоянное	± (U·122 × 10^-6 + 5 мВ)
	0 - 4,8	16 - 450	± (U·122 × 10^-6 + 1 мВ)
		450 - 850	± (U·164 × 10^-6 + 1 мВ)
		850 - 6 кГц	± (U·512 × 10^-6 + 1 мВ)
2,3 - 33	0 - 16,5	Постоянное	± (U·122 × 10^-6 + 1 мВ)
	0 - 9,9	16 - 450	± (U·122 × 10^-6 + 2 мВ)
		450 - 850	± (U·164 × 10^-6 + 2 мВ)
		850 - 6 кГц	± (U·512 × 10^-6 + 2 мВ)
5,6 - 78	0 - 39	Постоянное	± (U·122 × 10^-6 + 24 мВ)
	0 - 23	16 - 450	± (U·122 × 10^-6 + 2 мВ)
		450 - 850	± (U·164 × 10^-6 + 2 мВ)
		850 - 6 кГц	± (U·512 × 10^-6 + 2 мВ)
11 - 168	0 - 84	Постоянное	± (U·122 × 10^-6 + 50 мВ)
	0 - 50	16 - 450	± (U·122 × 10^-6 + 4,4 мВ)
		450 - 850	± (U·164 × 10^-6 + 4,4 мВ)
		850 - 6 кГц	± (U·512 × 10^-6 + 4,4 мВ)
23 - 336	0 - 168	Постоянное	± (U·122 × 10^-6 + 100 мВ)
	0 - 100	16 - 450	± (U·122 × 10^-6 + 12 мВ)
		450 - 850	± (U·164 × 10^-6 + 12 мВ)
		850 - 6 кГц	± (U·512 × 10^-6 + 12 мВ)
70 - 1008	0 - 504	Постоянное	± (U·166 × 10^-6 + 300 мВ)
	0 - 302	16 - 450	± (U·166 × 10^-6 + 33 мВ)
		450 - 850	± (U·190 × 10^-6 + 33 мВ)
		850 - 6 кГц	± (U·524 × 10^-6 + 33 мВ)
