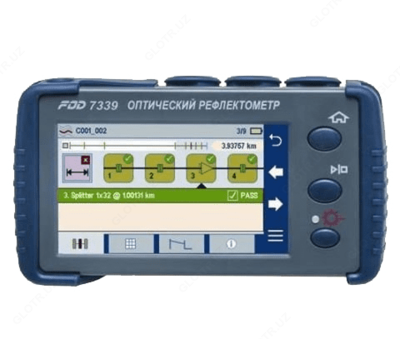

FOD-7339 — рефлектометр оптический

Описание рефлектометра оптического FOD-7339:

Рефлектометр оптический FOD-7339 предназначен для технических работников, обслуживающих или строящих волоконно-оптические линии. Основным назначением является быстрое отыскание повреждений и неоднородностей на коротких и средних волоконнооптических линиях.

Рефлектометр оптический FOD-7339 имеет недостижимый для других рефлектометров уровень точности и производительности при поиске событий, благодаря многоимпульсному режиму и собственной операционной системе.

Динамический диапазон до 37дБ, короткие мертвые зоны, рефлектометр оптический FOD-7339 работает сразу на нескольких длительностях импульса, что позволяет находить и оценивать даже самые сложнорасположенные события, находящиеся на небольшом расстоянии друг от друга и от начала трассы.

Благодаря режиму измерения на нескольких длительностях импульса двухволновое тестирование занимает до 10 раз меньше времени по сравнению с традиционными рефлектометрами.

Рефлектометр оптический FOD-7339 позволяет начинающим и опытным специалистам быстро и надежно устранять неполадки в оптических сетях или произвести паспортизацию вновь установленных или отремонтированных сетей. Используя инновационный режим многоимпульсного сканирования, рефлектометр быстро и точно обнаруживает, идентифицирует и измеряет параметры сетевых компонентов и брак. После установки стандартных или пользовательских критериев сеть отображается в виде иконок с помощью интуитивно понятного графического представления.

Автоматизирует, сокращает время тестирования и упрощает интерпретацию результатов, повышает эффективность и снижает стоимость тестирования. Результаты могут храниться как во внутренней памяти, так и на внешних носителях. Доступ к внутренней памяти легко получить через USB. Благодаря дополнительному контролю разъемов, встроенному источнику излучения, измерителю мощности и VFL, FOD-7339 предлагает комплексное решение, гарантируя, что у техников есть все необходимое для поиска и решения проблем оптической сети.

Разработан для использования в полевых условиях, прочный, легкий, мощный.

Особенности рефлектометра оптического FOD-7339:

• Полностью автоматизированное измерение одним нажатием;
• Оптимальный для каждого измерения набор длин импульсов;
• Карта событий и трасс;
• Возможность управления с любого планшета или смартфона
• Встроенные OPM, VFL и OLS;
• Wi-Fi, Bluetooth, USB;
• Режим "Микроскоп" для контроля качества разъемов;
• Динамический диапазон 37 Дб;
• Рабочие длины волн 1310/1550/1650 нм;
• PON Мертвая зона 20 м;
• Мертвая зона по затуханию 3,6 м;
• Мертвая зона по событиям 0,8 м;
• Время измерения в автоматическом режиме 30 сек.

Назначение рефлектометра оптического FOD-7339:

• Проверка сетей PON или трасс "точка-точка", устранение неполадок;
• Быстрый, точный поиск неисправностей, используя OTDR и VFL;
• Паспортизация сетей;
• Тестирование потерь при помощи встроенных OLS, OPM.

Главное меню:

• Авто: основные параметры трассы измерения выбираются автоматически, результат измерений - карта событий, таблица и трасса;
• Эксперт: пользователь выбирает параметры измерения самостоятельно, результат измерений – трасса;
• Обзор – непрерывное сканирование трассы и отображение результатов измерений в реальном времени;
• OPM+OLS – измеритель мощности и источник оптического излучения;
• Микроскоп - контроль качества разъемов с помощью подключенного по Bluetooth видеоскопа FOD-600x.

Режим "АВТО":

• Результат измерений представлен в виде карты событий, таблицы или рефлектограммы для всей трассы или отдельного события;
• Карта событий:
  -показывает соединения, сварки, разветвители и макроизгибы
  -квалифицирует события по критериям Годен/Не годен/Основная Ошибка
  -дает рекомендации по устранению дефектов.

Режим "OPM+OLS":

• Длины волн 1310, 1490, 1550, 1625 1650 нм;
• Измеритель средней оптической мощности:
  -диапазон -50…23 дБм;
  -автоматическая идентификации длины волны и тона;
  -измерения мощности в дБм, нВт, мкВт, мВт и потерь в дБ.
• Источник оптического излучения:
  -длины волн в соответствии с выходом рефлектометра
  -выходной уровень минус 3±1,5 дБм для 1310 и 1550 нм
  -генерирование сигналов автоматической идентификации длины волны и тона;
• Визуализатор -1 дБм для 635 нм, 2 Гц. Включается отдельной кнопкой независимо от режимаработы прибора.
