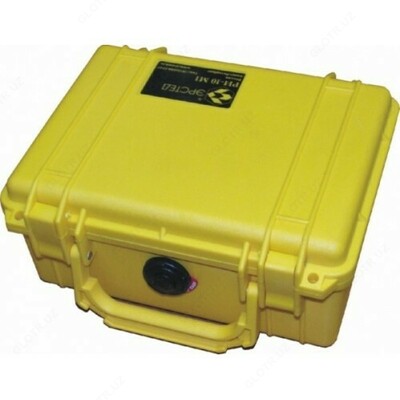

РИ-10М1 СТРИЖ — защищённый импульсный рефлектометр

Product description

Назначение защищённого импульсного рефлектометра РИ-10М1 СТРИЖ:
РИ-10М1 СТРИЖ – это одноканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар) на симметричных и несимметричных кабелях.
Область применения защищённого импульсного рефлектометра РИ-10М1 СТРИЖ:
РИ-10М1 СТРИЖ применяется для контроля при производстве, складировании, прокладке и эксплуатации следующих типов кабельных линий:
- медножильные кабели связи (ТПП, МКС и другие);
- кабели сигнализации и управления (СБПЗАВпШп и другие);
- силовые кабели (АСБ, ВВГ, СИП и другие);
- воздушные кабельные линии;
- компьютерные сети (СКС и другие);
- телевизионные и радиочастотные кабельные линии (РК-75 и другие).
Особенности защищённого импульсного рефлектометра РИ-10М1 СТРИЖ:
- максимальная дальность — до 50 км;
- разрешение по дальности: 0,5 м в диапазонах 125 м – 2,5 км; 2 м -20 м в диапазонах 5 – 50 км;
- возможность детального рассмотрения любого участка рефлектограммы;
- подавление асинхронных помех;
- режим регистрации разбитости пар;
- энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
- режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
- сравнение с рефлектограммой из памяти прибора;
- встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
- возможность обмена данными с ПК;
- брызгозащитное исполнение в герметичном корпусе с повышенной механической прочностью

Технические характеристики защищённого импульсного рефлектометра РИ-10М1 СТРИЖ:

Параметр	Значение
Диапазон измерения расстояния (временной задержки)	от 0 до 50 000 м (от 0 до 500 мкс)
Поддиапазоны измерений	0 – 250 м (0 - 2,5 мкс); 0 – 500 м (0 - 5 мкс); 0 – 1 000 м (0 - 10 мкс); 0 – 2 500 м (0 - 25 мкс); 0 – 5 000 м (0 - 50 мкс); 0 – 12 500 м (0 - 125 мкс); 0 – 25 000 м (0 - 250 мкс); 0 – 50 000 м (0 - 500 мкс);
Инструментальная погрешность измерения расстояния	от 0.04% до 0.4% в зависимости от поддиапазона измерений от 0.5 м до 20 м при КУ=1.500
Эффективная частота дискретизации	100 МГц
Дисплей	монохромный 3,8” (320x240 пикселей)
Длительность зондирующего импульса	от 10 нс до 20 мкс
Амплитуда зондирующего импульса	10 В на согласованную нагрузку
Чувствительность приёмного тракта	не хуже 1 мВ
Диапазон перекрываемого затухания	не менее 80 дБ
Диапазон установки коэффициента укорочения	от 1.00 до 3.00, с шагом 0.01
Время непрерывной работы от аккумулятора	не менее 8 часов
Время непрерывной работы от блока питания	не ограничено
Диапазон рабочих температур	от -20 °С до +40 °С
Габаритные размеры, мм	240 х 200 х 115 мм
Масса (без укладочной сумки), кг	не более 2 кг

Комплект поставки РИ-10М1 СТРИЖ

№	Наименование	Количество
1	Защищённый импульсный рефлектометр РИ-10М1 СТРИЖ	1
2	Блок питания (зарядное устройство)	1
3	Кабель соединительный, длина 1,5 м	2
4	Руководство по эксплуатации	1
5	Cумка для аксессуаров	1
6	Компакт-диск с программным обеспечением	1
7	Кабель COM to COM	1
