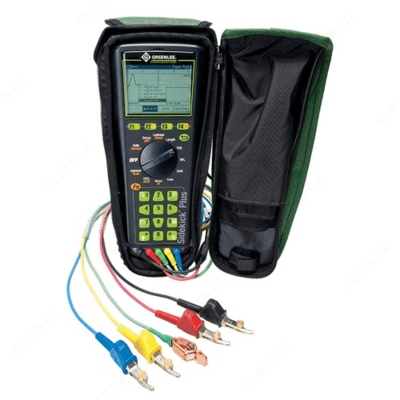

Greenlee Sidekick Plus — анализатор DSL

Описание анализатора DSL Greenlee Sidekick Plus:

Greenlee Sidekick Plus – это универсальный анализатор сети доступа, который способен упростить диагностику медных линий, сделать работу инженера комфортной и производительной.

Высококачественное исполнение и оптимальноподобранные функциональные возможности, делают Greenlee Sidekick Plus идеальным решением для инсталляции и обслуживания сети доступа на базе xDSL технологий.

Реализация переключения режимов измерений при помощи механического переключателя и русскоязычное меню обеспечивают простоту и удобство эксплуатации Greenlee Sidekick Plus. Причем режимы работы расположены в порядке их использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля.

Функции анализатор DSL Greenlee Sidekick Plus:

• Постоянного и переменного напряжения в линии;
• Тока шлейфа между АВ, АС, ВС;
• Сопротивления изоляции и сопротивления шлейфа;
• Емкость АВ, АС, ВС
• Сопротивления заземления;
• Затухания сигнала;
• Уровня наведенных шумов;
• Спектра сигнала и шума;
• Анализирует спектр сигнала и шума в частотном диапазоне до 35 МГц;
• Анализирует импульсные шумы в частотном диапазоне до 30 МГц;
• Оценивает длину кабеля, используя погонное значение емкости.

Для сокращения времени локализации повреждений и оперативного восстановления работоспособности линии в анализаторе Greenlee Sidekick Plus предусмотрено:

• Автоматическое тестирование параметров нажатием одной кнопки;
• Комплексный анализ линии на предмет наличия повреждений и переходных помех и пригодности ее к использованию (Stress Test);
• Счетчик Пупиновских катушек;
• Импульсный рефлектометр для локализации:
  • Низкоомного короткого замыкания между жилами пары и между каждой из жил и землей;
  • Плохого контакта в муфте;
  • Обрыва жилы или пары;
  • Параллельного отвода;
  • Пупиновской катушки;
  • Замокшего участка в кабеле;
  • Плавающих повреждений (кратковременного замыкания или пропадания контакта);
• Шаговый рефлектометр - измерительный прибор, использующий инновационный подход к измерениям. С его помощью еще проще локализуются такие повреждения как параллельный отвод, перепутанные пары и жилы, места с повышенными переходными наводками. Крометого, он не имеет «мертвой зоны», что позволяет использовать его даже для измерения коротких участков кабеля в помещении абонента;
• Кабельный мост. Удобный инструмент для диагностики:
  • Высокоомных и низкоомных замыканий между жилами кабеля и на землю;
  • Обрыва пары, жилы или оболочки;
  • Повышенного контакта в муфте.

Сервисные функции анализатор DSL Greenlee Sidekick Plus:

• Tone (генератор);
• Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар. (Для трассировки и отбора пар в комплекте с Sidekick Plusможет быть использован индуктивный щуп);
• Генератор опорного сигнала для измерения затухания  +14 до –20 dBm; 200 Гц до  20 кГц (с опцией расширения диапазона частот 20Гц -  4,4МГц);
• Опция имитации абонентского ADSL и VDSL модема (на обратном конце необходимо подключение линии к DSLAM). В этом режиме анализатор отображает следующие характеристики сформированного канала передачи данных:
  • Текущая скорость соединения;
  • Максимальная скорость соединения;
  • Пропускная способность;
  • Соотношение «сигнал/шум»;
  • Мощность сигнала;
  • Затухание сигнала;
  • Задержка сигнала;
  • Отображение ошибок и сигналов тревоги
  • Построение графика соотношения бит/тон, сигнал/шум;
  • Проведение тестирования высокого уровня (Ping, трассировка маршрутаHTTP и FTP).
• Калькулятор, при помощи которого можно вычислить длину кабеля, имея измеренное сопротивление шлейфа и учитывая температуру окружающей среды и параметры кабеля;
• Справочник кабелей;
• Телефонная книга;
• Функция идентификации вызывающего абонента (Caller ID) с отображением имени;
• Функция ожидания вызова с идентификацией вызывающего абонента (Caller ID);
• Предоставление результатов измерений в аналоговом и цифровом виде;
• Отображение результатов измерения параметров пары (АВ, или АС, или ВС) или комплексном (одновременная индикация параметров АВ, АС, ВС);
• Результаты тестирования могут быть перенесены на ПК и использоваться для составления паспорта линии.
