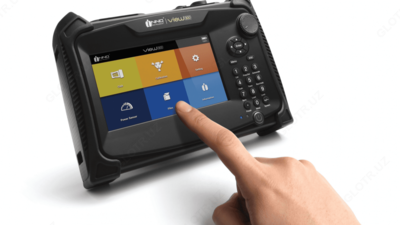

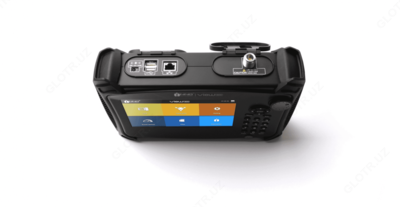

VIEW900 — анализатор параметров коаксиальных трактов

Product description

Описание анализатора параметров коаксиальных трактов VIEW900:

Анализатор кабелей и антенн помогает вводить в эксплуатациюи обслуживать уже имеющиеся элементы кабельно-антенного хозяйства средств радиосвязи.Анализатор VIEW900 позволяет определитьдефекты и потери в различных типах линий передачи сигнала.

Надежный и бюджетный анализатор кабелей и антенн требуетсядля безопасного и эффективного управления сотовыми ячейками. VIEW900 включает следующие режимы работы: измерения КСВН, обратных потерь, расстояниедо дефекта, потери в кабеле,диаграммаСмита и измерениемощности

Особенности анализатора параметров коаксиальных трактов VIEW900:
- Частотный диапазон 5 МГц...6 ГГц;
- Многофункциональность: измеряет возвратные потери, КСВН, потери в кабеле, расстояние до неоднородности (DFT),диаграммаСмита, мощность СВЧ сигнала;
- Легкий и компактный: 2,1 кг;
- 5,5 часов работы от аккумулятора;
- Интуитивно понятный интерфейс и управление;
- 7-дюймовый сенсорный экран.

Технические характеристики:

Параметр	Значение
Максальная входная мощность	+25 дБм (+33 дБм порог повреждения)
Частотный диапазон	5 МГц-6 ГГц
Погрешность установки частоты	< ± 3 ррт
Разрешение по частоте	10 кГц
Скорость сканирования	КСВН: < 0,7 мс/точка данных DTF: < 1.0 мс/точка данных
Количество точек данных	129.257. 513,1025.2049
Режимы работы дисплея	Одинарный и двойной (проведение двух измерений одновременно)
Тестовый порт	N-типа розетка. 500
Память для сохранения данных.	Внутренняя: 512 МБ
снимков экрана и настроек	Внешняя: ограничена объемом памяти USB(32 ГБ)
Диапазон обратных потерь	0-60 дБ
Диапазон КСВН	1-65
Диапазон потерь в кабеле	0-30 дБ
Диапазон обратных потерь	0-60 дБ
Диапазон КСВН	0-65
Измеряемое расстояние	0- 1250м
На частоте Вканале	+5 дБм +15 дБм
Размеры	272 x188 x 65мм
Вес	21 кг (включая аккумулятор)
Питание - напряженней ток	12VDC.3.0A
Адаптер AC Input	100-240V.1.5A
DC Output	12VDC3.0A
Батарея	Li-ion 7800мАч (5.5 часов работы при полном заряде аккумулятора)
Рабочий диапазон температур	-10°С - +50°С
Диапазон температур хранения	-40°С - +80°С
Влажность	95% без конденсации
Пылевлагозащита	IP51

Комплект поставки VIEW900

№	Наименование	Количество
1	Анализатор параметров коаксиальных трактов VIEW900	1
2	Механический калибровочный набор V96	1
3	AC / DC адаптер	1
4	Сменяемый Li-lon аккумулятор	1
5	8 ГБ USB Память	1
6	Сумка для переноски	1
