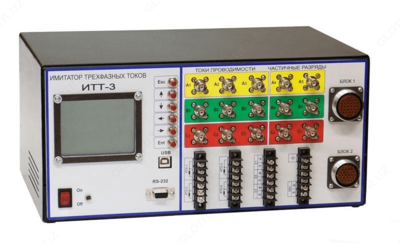

Назначение имитатора трехфазных токов ИТТ-3:
Имитатор тестовых сигналов марки ИТТ-3 предназначен для работы в составе автоматизированных комплексов для тестирования и проверки функций систем мониторинга и диагностики трансформаторного оборудования. В состав такого стационарного испытательного комплекса входит компьютер, имитатор ИТТ-3, комплект соединительных кабелей и специализированное программное обеспечение.
Основная область применения ИТТ-3 - проведение поверочных, настроечных и регулировочных работ, осуществляемых в процессе производства и наладки различного диагностического оборудования на производстве и в специализированных лабораториях.
В ИТТ-3 предусмотрено местное управление выходными сигналами, и программное управление по заранее заданной программе испытаний, работающей на внешнем управляющем компьютере, тоесть работа в составе автоматизированного диагностического комплекса.
Генератор трехфазных сигналов, являющийся основой всех имитаторов серии ИТТ, включен в реестр средств измерений.
Выходные сигналы, формируемые имитатором трехфазных токов ИТТ-3:
- 9 сигналов токов, соответствующие трем наборам токов проводимости изоляции вводов трансформатора (ВН, СН и НН). В каждом наборе токи фаз токов сдвинуты на 120 градусов относительно друг друга. При необходимости фазные углы в наборе можно менять, так же как и взаимный сдвиг между наборами токов проводимости сторон ВН, СН, или НН трансформатора;
- 9 сигналов частичных разрядов, наложенных на 9 сигналов токов проводимости изоляции вводов, и 6 независимых сигналов;
- 3 сигнала токов промышленной частоты, пропорциональных трем токам нагрузки трансформатора по фазам;
- 4 сигнала имитации датчиков температуры (RTD Платина 100);
- 1 сигнал имитации датчика относительной влажности воздуха.
Особенности работы имитатора трехфазных токов ИТТ-3:
При работе имитатора ИТТ-3 в составе автоматизированного комплекса параметры выходных сигналов задаются управляющим компьютером. После того как имитатор по этим командам сформирует необходимый набор выходных сигналов компьютер переключает тестируемый прибор или систему в режим регистрации. Зарегистрированная информация о тестовых сигналах передается из прибора в компьютер, где сравнивается с исходной, заданной в имитатор. При совпадении с исходной информацией тестируемая функция прибора считается проверенной. Начинается тестирование следующей функции системы мониторинга, по командам управляющего компьютера. После завершения полного цикла испытаний прибора или системы автоматически формируется и печатается итоговый протокол проведения испытаний.
Задание значений всех имитируемых параметров осуществляется при помощи кнопочной клавиатуры на передней панели имитатора ИТТ-3 или с персонального компьютера по интерфейсу USB (RS232) при помощи управляющей программы, поставляемой в комплекте с имитатором.
Питание имитатора ИТТ-3 производится от сети с номинальным действующим значением напряжения 220В и номинальной частотой 50 Гц.
