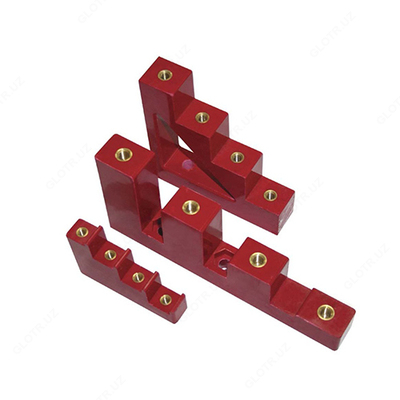

Изолятор CT2-251 "лесенка" 300А, 6кВ

Product description

Описание Изоляторы шинные опорные СТ2-251 «Лесенка» применяются, как правило, для крепления токопроводящих шин переменного и постоянного тока в щитовом производстве, сборке электрических шкафов и при монтаже электрооборудования.

Основные технические характеристики:
- Рекомендуемый максимальный ток шины: до 300А;
- Максимальное рабочее напряжение: до 1000В;
- Напряжение изоляции: 6 кВ;
- Максимальное число токопроводящих шин: 5 шт.;

Изоляторы изготовлены из пластического материала с высокими диэлектрическими свойствами, высокой механической стойкостью к внешним воздействиям и возникающим динамическим усилиям при протекании токов короткого замыкания, большим пусковым токам по токопроводящим шинам. Шинный изолятор изготовлен монолитным с возможностью одновременного крепления до 5 шин, обладает удобством и надежностью монтажа и позволяет строго обеспечить необходимые изоляционные промежутки между шинами. При этом применение данного изолятора позоляет использовать для монтажа шин меньшую полезную площадь, за счет размещения шин в двух плоскостях - 2D, а значит, обеспечить меньшую глубину электрических шкафов, удобство и компактность размещения оборудования. А также создает привлекательный и технологичный вид шинопроводам.

Габаритные и установочные размеры:

Технические характеристики материала изолятора:

Плотность материала, г/см	1,75 – 1,95
Впитывание влаги, мг	менее 20
Усадка, %	менее 15
Изменение формы	при давлении 1,8 мПа и температура не ниже 250 °С
Ударная вязкость, кДж/м2	более 25
Прочность на изгиб, мПа	более 123
Электрическое сопротивление, Ом	1 х 1012
Уровень горючести	абсолютно негорючий
Диэлектрические потери	менее 0,015

Рекомендуемые габаритные размеры медных шин прямоугольного сечения для шинных изоляторов «Лесенка»:

Наименование (со ссылкой в каталог)	Расстояние, мм
Наименование (со ссылкой в каталог)	Ширина, мм	Толщина, мм
Изолятор CT2-403 "лесенка" 300А, 6кВ	12....20	2....10
Изолятор CT2-301 "лесенка" 450А, 9кВ	12....30	2....12
Изолятор CT2-401 "лесенка" 600А, 12кВ	12....40	2....15
Изолятор CT2-402 "лесенка" 700А, 18кВ	12....30	2....15
