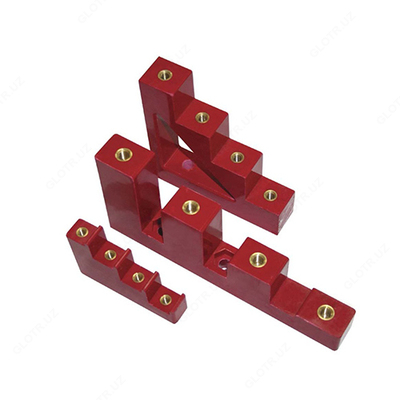

Изолятор CT2-251 "лесенка" 300А, 6кВ
Mahsulot tavsifi
Описание Изоляторы шинные опорные СТ2-251 «Лесенка» применяются, как правило, для крепления токопроводящих шин переменного и постоянного тока в щитовом производстве, сборке электрических шкафов и при монтаже электрооборудования.
Основные технические характеристики:
- Рекомендуемый максимальный ток шины: до 300А;
- Максимальное рабочее напряжение: до 1000В;
- Напряжение изоляции: 6 кВ;
- Максимальное число токопроводящих шин: 5 шт.;
Изоляторы изготовлены из пластического материала с высокими диэлектрическими свойствами, высокой механической стойкостью к внешним воздействиям и возникающим динамическим усилиям при протекании токов короткого замыкания, большим пусковым токам по токопроводящим шинам. Шинный изолятор изготовлен монолитным с возможностью одновременного крепления до 5 шин, обладает удобством и надежностью монтажа и позволяет строго обеспечить необходимые изоляционные промежутки между шинами. При этом применение данного изолятора позоляет использовать для монтажа шин меньшую полезную площадь, за счет размещения шин в двух плоскостях - 2D, а значит, обеспечить меньшую глубину электрических шкафов, удобство и компактность размещения оборудования. А также создает привлекательный и технологичный вид шинопроводам.
Габаритные и установочные размеры:
Технические характеристики материала изолятора:
| Плотность материала, г/см | 1,75 – 1,95 |
| Впитывание влаги, мг | менее 20 |
| Усадка, % | менее 15 |
| Изменение формы | при давлении 1,8 мПа и температура не ниже 250 °С |
| Ударная вязкость, кДж/м2 | более 25 |
| Прочность на изгиб, мПа | более 123 |
| Электрическое сопротивление, Ом | 1 х 1012 |
| Уровень горючести | абсолютно негорючий |
| Диэлектрические потери | менее 0,015 |
Рекомендуемые габаритные размеры медных шин прямоугольного сечения для шинных изоляторов «Лесенка»:
| Наименование (со ссылкой в каталог) |
Расстояние, мм | |
| Ширина, мм | Толщина, мм | |
| Изолятор CT2-403 "лесенка" 300А, 6кВ | 12....20 | 2....10 |
| Изолятор CT2-301 "лесенка" 450А, 9кВ | 12....30 | 2....12 |
| Изолятор CT2-401 "лесенка" 600А, 12кВ | 12....40 | 2....15 |
| Изолятор CT2-402 "лесенка" 700А, 18кВ | 12....30 | 2....15 |
