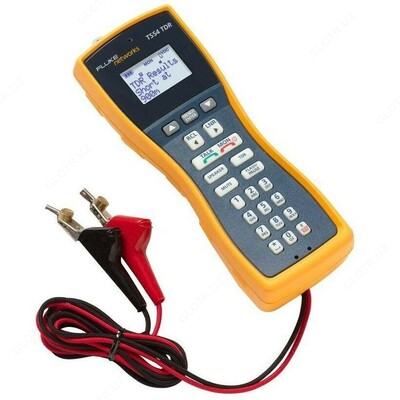

Fluke TS54 TDR — тестовая трубка с рефлектометром и тональным генератором

Product description

Назначение тестовой трубки с рефлектометром и тональным генератором Fluke TS54 TDR:

Новый тестер Fluke TS52 TDR имеет последние технические возможности в технологии наборов для тестирования. Разработан с превосходящим, сияющим жидкокристаллическим экраном (LCD) пользовательского интерфейса, он позволяет вам видеть то, что невозможно услышать ни в какой внешней окружающей среде за пределами предприятия.

Инновационный Fluke TS52 TDR (рефлектометр для измерения временных характеристик) идеально предназначен для техников голосовых каналов, каналов отправления данных и видео потоков, а так же предоставителей коммуникационных услуг, которым нужен лучший набор тестирования в своей категории. Сегодня на рынке нет ни одного продукта похожего на Fluke TS52 TDR. Вам больше не придется с собой носить отдельный TDR, подсветку, определитель пар – все, что вам нужно, находится в этом компактном наборе для тестирования – а это означает снижение веса на 62% снижение затрат на 20% по сравнению с существующими продуктами.

Защита Fluke TS52 TDR от погодных условий на 20% больше благодаря новейшим технологиям RainSafe™, DropSafe™ и DataSafe™. Fluke TS52 TDR не подвластен погоде и вынослив, может подключится к активным DSL линиям для проверки качества POTS без сбоев в работе.

Функции тестовой трубки с рефлектометром и тональным генератором Fluke TS54 TDR:

Десять функций тестирования:
- TDR – определяет длину кабеля и определяет все типы кабелей, включая витую пару, коаксиальный кабель и параллельные проводники;
- Подсветка – пять разных тонов для быстрого и легкого различения нескольких пар проводов;
- SmartTone – замыкает правильную пару и изменения тонов для определения точной пары;
- Указание данных — предупреждает, когда данные присутствуют на линии;
- Показание/измерение напряжения – определяет потенциальные проблемы на линии;
- Индикация/измерение тока (мА) – проверяет достаточность тока на линии;
- Определение вызывающего абонента с ожиданием звонка CID – проверяет функционирование службы;
- Функция DTMF Digit Grabbing – изолирует неисправное оборудование на территории клиента;
- Определяет тональный сигнал готовности линии, звонит и получает звонки;
- Полярность.
Дополнительные функции:
- DropSafe™ PRO – прошел испытание падением с высоты 20 футов на бетон;
- RainSafe™ PRO – защита в экстремальных погодных условиях;
- DataSafe™ PRO – предотвращает помехи передачи данных на линии;
- Клавиатура с высокой видимостью, клавиши светятся в темноте, приспособлена для любой среды вне помещений;
- Особо больший, освещенный экран LCD;
- Удобное меню и интерфейс пользователя;
- 2-сторонняя гарнитура громкой связи;
- Дополнительная гарнитура.

Технические характеристики тестовой трубки с рефлектометром и тональным генератором Fluke TS54 TDR:

Параметр	Значение
Электрическая часть
Диапазон тока (при подключении к линии)	10 мА - 100 мА
Сопротивление постоянному току
При подключении к линии	150 Ω (номинальное значение)
При отключении от линии	>3 МОм
Импеданс по переменному току
При подключении к линии	600 Ω номинальное; 300 Гц – 3400 Гц
При отключении от линии	>120 кОм; 300 Гц - 3400 Гц
Гарнитура с полным электрическим сопротивлением	32 Ом
Выходной сигнал при импульсном наборе
Частота импульсов	10 импульсов в секунду ±1 импульс в секунду
Соотношение длительности сигналов отбоя / ответа абонента	60/40
Межсерийный интервал	>300 мс
Сопротивление в течение разъединения	>100 кОм
Выходной DTMF-сигнал
Погрешность тональной частоты	±1,5 % максимум
Уровень тонального сигнала	-3 дБм (комб.) (типичное значение)
Расхождение между высоким и низким тоном	2 дБ ± 2 дБ
Скоростной набор
Объем памяти	9 ячеек для номеров, количеством цифр до 23, скоростного набора и 1 ячейка для последнего набранного номера
Продолжительность PBX Pause	Программируемая пользователем; по умолчанию = 4 секундам
Продолжительность сигнала отбоя	Программируется пользователем; по умолчанию — 500 мс
Задержка автоматического отключения динамика	Программируется пользователем; по умолчанию — 2 минуты
Измерение напряжения
Диапазон	4 В пост. ток до 140 В пост. ток
Измерение тока
Диапазон	0 мА - 100 мА
Динамическая рефлектометрия
Диапазон	914 м
Точность	±2 м ±5 %
Подсветка SmartTone
Частоты	Стабильный тон: 950 Гц
Мощность
Тип батареек	Щелочная батарея 9 В
Физические характеристики
Размеры	211 мм x 81 мм x 66 мм (без ремня)
Масса	0,53 кг (без зажима для ремня)
Водостойкость	Набор тестирования водоустойчив и имеет рейтинг IP64
Диапазон температур
Разговор по телефону и набор номера	от -30°C до 60°C
Работа ЖК-дисплея	от -25°C до 60°C
Хранение	от -30°C до 66°C
Внешние условия
Высота над уровнем моря	3 000 метров
Относительная влажность	95% при 30°C 75% при 40°C 45% при 50°C 30% при 60°C
Безопасность
Соответствует требованиям нормативов	Соответствует стандартам ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 № 61010-1-04, UL 61010-1 (2004) и IEC 61010-1:2010 для категории измерений I, максимум 300 В постоянного тока, 2 степени загрязнения
Максимальное переходное напряжение	1500 В
Электромагнитная совместимость	Удовлетворяет требованиям EN61326-1
