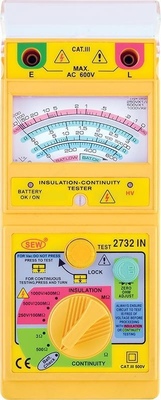

2732 IN — измеритель сопротивления изоляции

Product description

Описание аналогового измерителя сопротивления изоляции 2732 IN:

Принцип действия измерителя сопротивления изоляции 2732 IN основан на измерении падения напряжения на сопротивлении изоляции под действием тока, возникающего при приложении испытательного высокого напряжения, с последующим преобразованием в пропорциональное значение сопротивления. Измеритель 2732 IN является прибором аналогового типа с выводом результата измерений на стрелочный индикатор. Измеритель 2732 IN выполнен в прямоугольном пластмассовом корпусе переносного исполнения с батарейным питанием и снабжены специальными выносными проводами. На передней панели 2732 IN расположены индикаторы и органы управления. Гнезда для подключения измерительных кабелей расположены на верхней панели.

Особенности аналогового измерителя сопротивления изоляции 2732 IN:
- Измерение сопротивления изоляции и сопротивления цепи;
- Измерение постоянного и переменного напряжения до 600 В;
- Фиксированные значения постоянного тестового напряжения 250 В / 500 В / 1000 В;
- Измерение сопротивления изоляции при напряжении, создающем ток в нагрузке >1 мА;
- Автоматический разряд накопительного конденсатора;
- Измерение сопротивления низкоомной цепи током 200 мА;
- Ручная установка нуля при измерении сопротивления цепи;
- Световая и звуковая индикация наличия опасного напряжения в тестируемой цепи;
- Цветовая маркировка тестовых проводов (красный, зеленый, голубой);
- Малое энергопотребление, батарейное питание, автовыключение, блокировка автовыключения, индикация состояния источников питания;
- Зеркальная шкала;
- Простота, компактность, надёжность;
- Масса 990 гр.

Технические характеристики измерителя сопротивления изоляции 2732 IN:

Параметр	Значения
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ
Испытательное напряжение (постоянное)	250 В, 500 В, 1000 В
Допустимое отклонение ипытательного напряжения	± 10 %
Пределы измерений	100 МОм (250 В), 200 МОм (500 В), 400 МОм (1000 В)
Минимальное измеряемое сопротивление	200 кОм
Погрешность измерения	± 5 % от предела измерений
Тестовый ток	1,3 мА
СОПРОТИВЛЕНИЕ ЦЕПИ
Пределы измерений	3 Ом, 500 Ом
Погрешность измерения	± 1 %
Тестовое напряжение	±5 В (без нагрузки)
Тестовый ток	210 мА (минимально)
ПОСТОЯННОЕ И ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
Предел измерений	600 В
Погрешность измерений	± 3 %
Полоса частот	40 … 1000 Гц
ОБЩИЕ ДАННЫЕ
Напряжение питания	1,5 В х 6 (тип АА)
Габаритные размеры	205 х 90 х 55 мм
Масса	0,5 кг
