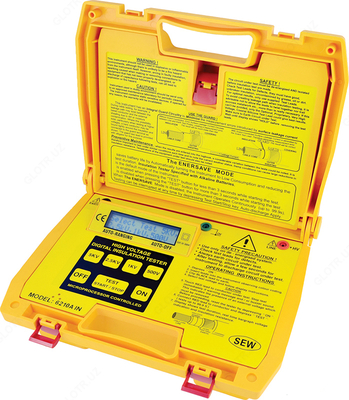

6210 IN — цифровой измеритель сопротивления изоляции

Product description

Описание цифрового измерителя сопротивления изоляции 6210 IN:

Принцип действия измерителя сопротивления изоляции 6210 IN основан на измерении падения напряжения на сопротивлении изоляции под действием тока, возникающего при приложении испытательного высокого напряжения, с последующим преобразованием в пропорциональное значение сопротивления.

Измеритель 6210 IN выполнен с использованием аналого-цифрового преобразователя и выводом результата измерений в цифровом виде. Дополнительно с аналого-цифровым преобразователем применен встроенный микропроцессор, что позволяет выполнять дополнительные функции такие, как автоматический выбор предела измерений, автоматическая установка нуля, автоматическое выключение питания, контроль за состоянием батарей, индикацию испытательного напряжения и время его приложения.

Измеритель 6210 IN выполнен в прямоугольном пластмассовом корпусе переносного исполнения с батарейным питанием и снабжены специальными выносными проводами. На передней панели 6210 IN расположены индикаторы и органы управления. Гнезда для подключения измерительных кабелей расположены на верхней панели.

Измеритель 6210 IN выполнен в противоударном , пыле - и влагонепроницаемом корпусе.

Особенности цифрового измерителя сопротивления изоляции 6210 IN:
- Микропроцессорное управление;
- 12-разрядное АЦП;
- Измерение сопротивления изоляции постоянным напряжением от 500 В до 5000 В;
- Звуковой и текстовый индикаторы, предупреждающие о наличии опасного напряжения в подключаемой цепи;
- Система энергосбережения источников питания;
- Контроль состояния источников питания;
- Автоматический выбор пределов измерения;
- Автоматическое выключение питания;
- Линейная шкала, индицирующая нарастание / спад тестового напряжения;
- Автоматический разряд накопительного конденсатора;
- Индикация времени продолжительности теста;
- Автоматическое отключение высокого напряжения в случае пробоя изоляции;
- Хранение данных калибровки в перепрограммируемом ПЗУ (EEPROM);
- Двухстрочный ЖК индикатор (2 х 20);
- Ударопрочный корпус;
- Высокие эргономические показатели;
- Масса 3,6 кг.

Технические характеристики цифрового измерителя сопротивления изоляции 6210 IN:

Параметр	Значения
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ
Испытательное напряжение	500 В, 1000 В, 2500 В, 5000 В
Пределы измерений	30 ГОм (500 В); 60 ГОм (1 кВ); 125 ГОм (2,5 кВ); 250 ГОм (5 кВ)
Погрешность измерения	± (5 % + 2 ед. счета)
Длительность измерений	Быстрый тест (режим энергосбережения): < 15 с Медленный тест: < 100 с
ОБЩИЕ ДАННЫЕ
Напряжение питания	1,5 В х 8 (тип С)
Габаритные размеры	330 х 260 х 160 мм
Масса	3,6 кг

Комплект поставки 6210 IN

№	Наименование	Количество
1	Измеритель сопротивления изоляции 6210 IN	1
2	Измерительные провода	3
3	Зажимы "крокодил"	2
4	Источник питания	8
5	Руководство по эксплуатации	1
