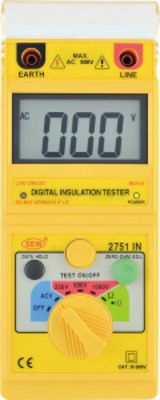

2751 IN — цифровой измеритель сопротивления изоляции

Product description

Описание аналогового измерителя сопротивления изоляции 2751 IN:

Принцип действия измерителя сопротивления изоляции 2751 IN основан на измерении падения напряжения на сопротивлении изоляции под действием тока, возникающего при приложении испытательного высокого напряжения, с последующим преобразованием в пропорциональное значение сопротивления. Измеритель 2751 IN выполнен с использованием аналого-цифрового преобразователя и выводом результата измерений в цифровом виде. Измеритель 2751 IN выполнен в прямоугольном пластмассовом корпусе переносного исполнения с батарейным питанием и снабжены специальными выносными проводами. На передней панели 2751 IN расположены индикаторы и органы управления. Гнезда для подключения измерительных кабелей расположены на на верхней панели.

Особенности аналогового измерителя сопротивления изоляции 2751 IN:
- Измерение сопротивления изоляции и сопротивления цепи;
- Фиксированные значения постоянного напряжения для измерения сопротивления изоляции: 250 В; 500 В; 1000 В;
- Измерение переменного напряжения до 600 В;
- Измерение сопротивления изоляции при напряжении, создающем ток в нагрузке 1 мА;
- Функция удержания показаний, таймер режимов тестирования (3 ... 5 мин);
- Автоматический разряд накопительного конденсатора;
- Измерение сопротивления низкоомной цепи током 200 мА;
- Звуковой прозвон цепи;
- Индикация наличия опасного напряжения в тестируемой цепи;
- Цифровой ЖК индикатор (68 х 34 мм);
- Батарейное питание, автооключение;
- Индикация разряда источников питания;
- Компактность, надёжность;
- Масса 600 гр.

Технические характеристики измерителя сопротивления изоляции 2751 IN:

Параметр	Значения
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ
Испытательное напряжение (постоянное)	250 В, 500 В, 1000 В
Допустимое отклонение ипытательного напряжения	± 10 %
Пределы измерений	20 МОм (250 В), 200 МОм (500 В), 2000 МОм (1000 В)
Разрешение	10 кОм, 100 кОм, 1 МОм
Погрешность измерения	± (1,5 % + 5 ед. счета) ± (2,5 % + 3 ед. счета) ± (5,0 % + 3 ед. счета)
Тестовый ток	1 мА
СОПРОТИВЛЕНИЕ ЦЕПИ
Пределы измерений	20 Ом, 200 Ом, 2000 Ом
Разрешение	0,01 Ом, 0,1 Ом, 1 Ом
Погрешность измерения	± (1,5 % + 3 ед. счета)
Напряжение без нагрузки	4 В минимум
Тестовый ток	200 мА (минимально)
Прозвон цепи	Включается зуммер при сопротивлении менее 1 Ом
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
Предел измерений	600 В
Погрешность измерений	± (1,5% + 3 ед. счета)
Полоса частот	40 … 120 Гц
Разрешение	1 В
ОБЩИЕ ДАННЫЕ
Напряжение питания	1,5 В х 6 (тип АА)
Потребляемый ток	300 мА
Таймер тестирования	3 ... 5 минут
Дисплей	ЖКИ, 3 1/2 разряда (максимальное индицируемое число 2000)
Габаритные размеры	205 х 90 х 55 мм
Масса	0,6 кг
