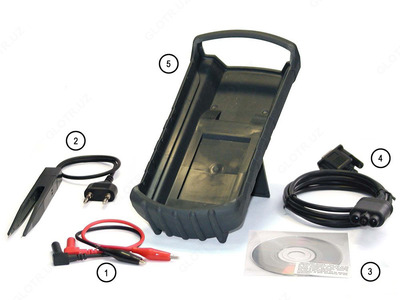

Е7-22 измеритель RLC

Product description

Технические характеристики портативного измерителя RLC Е7-22:

Параметр Значения

АКТИВНОЕ СОПРОТИВЛЕНИЕ (Rac)

Пределы измерений 20 / 200 / 2000 Ом / 20 / 200 / 2000 кОм / 10 МОм

Разрешение 1 / 10 / 100 мОм / 1 / 10 / 100 Ом /1 кОм

Погрешность измерения ± (0,5 … 0,8 % + 3 ед. мл. разряда) 200 Ом/…/ 2000 кОм
± (1,2…2 % + 8 ед. мл. разряда) 20 Ом, 10 МОм

ЕМКОСТЬ

Пределы измерений 2000 пФ / 20 / 200 / 2000 нФ / 20 / 200 / 2000 мкФ/20 мФ

Разрешение 0,1 / 1 / 10 / 100 пФ / 1 / 10 / 100 нФ / 1 мкФ

Погрешность измерения ± (0,7 % + 3 ед. мл. разряда) 20 нФ /…/ 200 мкФ, (D < 0,5)
± (1…5 % + 5 ед.) 2000 пФ, 2000 мкФ, 20 мФ (D < 0,1)

ИНДУКТИВНОСТЬ

Пределы измерений 2000 мкГн / 20 / 200 / 2000 мГн / 20 / 200 / 2000 / 10000 Гн

Разрешение 0,1 / 1 / 10 / 100 мкГн / 1 / 10 / 100 мГн / 1 Гн

Погрешность измерения ± (0,7 % + 5 ед. мл. разряда) 200 мГн /…/ 200 Гн
± (1…2 % + 5 ед. мл. разряда) 2000 мкГн, 20 мГн, 2000 Гн
не нормируется на пределе 10000 Гн

ДОБРОТНОСТЬ (Q), ПОТЕРИ (D)

Пределы измерений 0,9999 / 9,999 / 99,99 / 999,9

Разрешение 0,0001 / 0,001 / 0,01 / 0,1

Погрешность измерения Соответствует погрешности измерения емкости, индуктивности

ИЗМЕРЕНИЕ RLC

Выбор предела измерения Автоматический или ручной по основной шкалеАвтоматический по дополнительной шкале

Скорость измерения 1 изм./с

Индикация результатов измерения Шкала основная/дополнительная: Ls/Q, D, Rs; Lp/(Q, D, Rp)
Cs/Q, D, Rs; Cp/(Q, D, Rp); Rac (s - последовательная,
р - параллельная, ас - переменный ток)

Схема измерения Параллельная или последовательная (ручной выбор)

ТЕСТ СИГНАЛ

Частота тест-сигнала 120 Гц, 1 кГц, (ручной выбор)

Уровень тест-сигнала 0,5 В

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

Интерфейс Последовательный порт по стандарту RS-232C c оптической развязкой

ДИСПЛЕЙ

Индицируемые параметры Основной экран (Rac, L, C), дополнительный экран (Q, D, Rs, Rp), индикаторы параметров режима измерения

Формат индикации 4 1/2 разряда (19999) основная шкала
4 разряда (9999) дополнительная шкала

Индикация перегрузки "OL"

ОБЩИЕ ДАННЫЕ

Напряжение питания 9 В ("Крона"), АС-DC адаптер 12…15 В / 50 мА (опция)

Габаритные размеры 91 х 192 х 52 мм

Масса 365 г
