Термограмма ТС — тепловизионный комплекс

Функции тепловизионного комплекса Термограмма ТС:

• Измерение температурных полей объектов, неразрушающий контроль.
• Измерение коэффициента теплового излучения объекта.
• Измерение плотности тепловых потоков.
• Измерение сопротивления теплопередачи и термическое сопротивление ограждающих конструкций.
• Измерение влажности воздуха.
• Измерение точки росы.
• Визуализация возможности конденсации влаги на поверхности объектов.

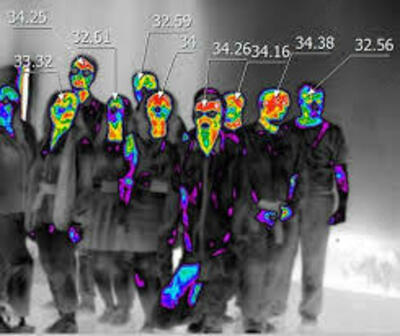

• Запоминание тепловизионного и видимого изображения объекта контроля.

Особенности тепловизионного комплекса Термограмма ТС:

• Высокая чувствительность.
• Высокое пространственное разрешение.
• Возможность автономной работы.
• Автоматическая привязка для измерения абсолютных температур.
• Подключение к компьютеру через принтерный (LPT) порт.
• Тепловизор представляет собой прецизионный оптико-механический сканирующий инфракрасный прибор для визуализации и измерения тепловых полей. Прибор внесен в Госреестр и является средством измерения. Сертификат об утверждении типа средств измерения № 13378.
• Термограф разработан на основе 30-летнего опыта работы в области создания ИК-систем и с учетом требований, предъявляемых к мобильной аппаратуре, используемой на предприятиях энергетики, топливно-энергетического, химического и нефтегазового комплексов, коммунального хозяйства, в строительстве, медицине и в других областях.

Принцип работы тепловизионного комплекса Термограмма ТС:

Принцип работы тепловизора основан на сканировании температурного излучения в поле зрения камеры оптико-механическим сканером с одноэлементным высокочувствительным ИК-приемником и трансформации этого излучения в электрический сигнал аналого-цифровым преобразователем.

Камера содержит зеркально-линзовую оптику с малым количеством отражающих поверхностей, что уменьшает потери оптической системы и упрощает ее настройку.

Применение особых методов сканирования, таких как суммирование кадров и усреднение, позволяет повысить чувствительность прибора до 0,02°С.

Опыт, приобретенный нами за многие годы исследований в области термографии, показывает, что для большинства практических применений достаточно сканировать кадр за 1-2 секунды из-за того, что термические процессы в объектах исследования развиваются намного медленнее.

Тепловизионный комплекс Термограмма ТС состоит из следующих элементов:

• Инфракрасная камера в соответствии для тепловизионных комплектов требованиям предъявляемым к средствам измерений, и их регистрации в соответствующих документах до + 300 °С;
• Процессорный блок на базе компьютера типа NETBOOK;
• Программное обеспечение для обработки термограмм и подготовки отчетов;
• Аккумуляторы - 2шт.
• Сетевое зарядное устройство;
• Комплект соединительных кабелей;
• Штатив;
• Термос;
• Сумка для переноски;
• Термометр контактный ТК5.06 с комплектом из 3-х сменных зондов;
• Измеритель теплового потока ИТП МГ4 «Поток».
