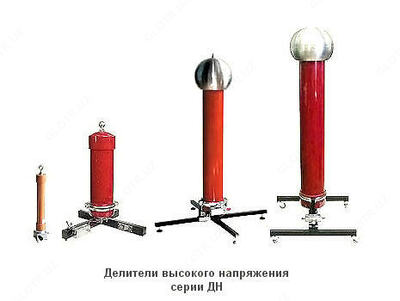

ДН-200 — делитель высокого напряжения

Product description

Назначение делителя высокого напряжения ДН-200:

Делители напряжения моделей ДН-10ЕО, ДН-15ЕО, ДН-50ЕО, ДН-50Е, ДН-100ЕО, ДН-100Е, ДН-110ЕО-200, ДН-200Е, ДН-200ЕО предназначены для измерения высоких испытательных напряжений (1 - 200кВ) в соответствии сДН-03 ГОСТ 17512:
- ДН-ххЕ – емкостные делители для измерения переменного напряжения промышленной частоты;
- ДН-ххЕО – емкостно-резистивные компенсированные делители для измерения переменного напряжения промышленной частоты и постоянного напряжения;
Особенности делителя высокого напряжения ДН-200:
- Основная изоляция — синтетическая пленка и элегаз;
- Низкое значение tgδ — 0,0005;
- Номинальное выходное напряжение -100 В;
- Линейность в широком диапазоне напряжений;
- Относительно большие значения высоковольтной емкости;
- Развитые электростатические экраны;
- Отсутствие ЧР в изоляции, внутренней и внешней; возможность использования в качестве соединительных конденсаторов при измерениях характеристик частичных разрядов;
- Элегазовые делители напряжения пожаробезопасны;
- Высокая стойкость к транспортированию;
- Необслуживаемые в эксплуатации;
- Периодичность поверки — 2 года.
На каждый делитель прилагается свидетельство установленного образца о государственной поверке, выданное ФГУП "ВНИИМ им. Д.И.Менделеева"

Также выпускается образцовый делитель ДН-220пт, применяемый для поверки в трансформаторов напряжения на месте монтажа классов 35, 110 и 220 кВ.

Технические характеристики делителя высокого напряжения ДН-200:

Параметр	Значение
Параметр	ДН-10ЕО	ДН-15ЕО	ДН-50Е	ДН-50ЕО	ДН-100Е	ДН-100ЕО	ДН-100ЕО- 200	ДН-200Е	ДН-200ЕО
Номинальная частота, Гц	50	50	50	50	50	50	50	50	50
Номинальное напряжение Uном, кВ	1	15	50	50	100	100	100	200	200
Номинальное напряжение постоянного тока, кВ	15	20	-	70	-	100	200	-	200
Испытательное напряжение частоты 50 Гц в течение 1 мин, кВ	13	20	65	65	125	125	125	235	235
Номинальное значение емкости плеча ВН, пФ	2350	1570	1000	1000	500	500	500	300	250
Номинальное значение сопротивления плеча ВН, МОм	96	144	-	475	-	950	1535	-	1740
Номинальное значение коэффициента деления	100	150	500	500	1000	1000	2000	2000	2000
Максимальная погрешность коэфф. деления в диапазоне (0,1-1)Uном, %	± 1,0	± 1,0	± 1,0	± 1,0	± 1,0	± 1,0	± 1,0	± 1,0	± 1,0
Номинальное давление элегаза (избыточное), МПа	0,0	0,0	0,2	0,2	0,2	0,2	0,2	0,3	0,3
Объем для заполнения элегазом, л	0,15	0,15	4	4	8	8	8	18	18
Длина измерительного кабеля (тип RG58C), м	10	10	10	10	10	10	10	20	20
Габаритная высота, мм	320	440	550	550	870	870	870	1450	1450
Масса, кг, не более	0,7	1,0	6,0	6,0	9,5	9,5	9,5	24	24
