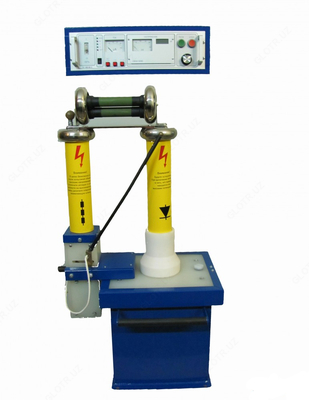

АВ-60-3 — аппарат высоковольтный

Product description

Назначение аппарата АВ-60-3:

Аппарат высоковольтный АВ-60-3 предназначен для проведения испытаний изоляции электротехнического оборудования повышенным выпрямленным или переменным напряжением и, в случае необходимости, проведения предварительного «прожигания» поврежденной изоляции (то есть понижения сопротивления изоляции в месте повреждения до напряжения, достаточного для работы ударных генераторов или аппаратов прожига).

Имеет встроенную сертифицированную систему измерения высокого напряжения.

Технические характеристики аппарата АВ-60-3:

Параметр	Значение
Напряжение питания частотой 50 Гц, В	220 ±22
Потребляемая мощность, кВА, не более	3
Максимальное переменное выходное напряжение, кВ при максимальном токе, мА	50 80
Максимальное выпрямленное выходное напряжение, кВ при максимальном токе, мА	60 80
Относительная погрешность измерения выходного напряжения, %, не более	3
Относительная погрешность измерения выходного выпрямленного тока, %, не более	3
Габаритные размеры, мм, не более: Пульта управления ПУ АВ-60-3 Блока высоковольтного БВ АВ-60-3	510х150х500 420х480х800
Масса, кг, не более: Пульта управления ПУ АВ-60-3 Блока высоковольтного БВ АВ-60-3	25 75
