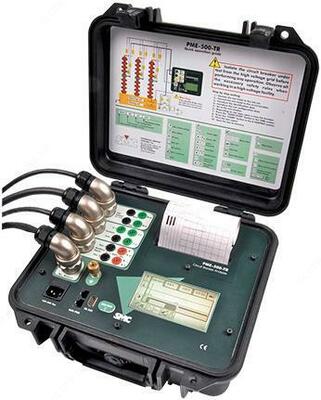

PME-500-TR — устройство проверки высоковольтных выключателей

Product description

Назначение тестера PME-500-TR:

Тестер PMЕ-500-TR новейшая разработка компании EuroSMC в области диагностики высоковольтных выключателей, благодаря новому и простому методу тестирования PMЕ-500-TR обеспечивает высокую надежность, позволяет экономить время и увеличить продуктивность работы.

Параметры тестирования задаются при помощи тач-скрина; результаты выводятся на экран в числовом и графическом формате. Встроенный принтер позволяет немедленно распечатать результаты.

Тестер PMЕ-500-TR может быть подключен к любому источнику напряжения от 100 до 240В. Кроме того, прибор снабжен аккумуляторами, что обеспечивает 10 часов беспрерывной работы в полевых условиях.

Оборудование оснащено специальными испытательными концами с многополюсными соединителями. Измерение сопротивления контактов производится автоматически; выходной ток 10А, разрешение 0,1 μΩ.

Все элементы подключения расположены на передней панели для удобства работы.

Прибор поставляется с программным обеспечением EuroBreaker Basic, которое позволяет сохранять, распечатывать и обрабатывать результаты при помощи MS Exel.

Особенности прибора, такие как использование тач-скрина, встроенные аккумуляторы и принтер, а также интуитивно понятные и простые рабочие процедуры делают PMЕ-500-TR наиболее продвинутым прибором в своем классе.

Прибор обеспечен водонепроницаемым герметичным транспортировочным кейсом IP67.

Особенности тестера PME-500-TR:
- 3 временных канала для измерения временных характеристик с разрешением 0,1 мс.
- 2 независимых входа ±360 V AC/DC, 0.1 мс.
- измеряет и записывает ток катушки одновременно (закр/откр) с разрешением 1 мс до 50 А DC
- автоматическое измерение сопротивления контакта с разрешением 0,1 μΩ
- сохраняет до 60 результатов тестирования
- подключение к выключателю специальными упрощенными коннекторами или 4 мм вводами
- встроенный термопринтер, 110 мм
- аккумуляторные батареи на 10 часов работы
- программируемые последовательности: В, О, В-О, О-В, О-В-О, В-О-В.
- мгновенное графическое изображение результата
- большой тач-скрин 113 х 61 мм.
- поставляется с программным обеспечением, совместимым с WINDOWS
- компактный, легкий (340 x 300 x 150 мм, 8 кг)
Применение тестера PME-500-TR:
- Одновременное измерение сигналов на 3 основных контактах и 2 дополнительных, включая предвключенные резисторы
- Определяет максимальный ток, время закрытия/открытия одновременно в обеих катушках
- Оценивает состояние дополнительных батарей подстанции графически изображая потребление катушки
- Мгновенно выводит на дисплей и распечатывает результаты тестирования как в цифровом так и графическом виде
- Автоматически измеряет сопротивление контактов
- Измерение характеристик хода

Технические характеристики тестера PME-500-TR:

Параметр	Значения
Контакты
Основные контакты
Кол-во	3
Напряжение	10 В DC
Ток	100 мА
Диапазон	Выкл. r < 30 Ω
	Резистор 30Ω < r < 10 kΩ
	Вкл. r > 10 kΩ
Дополнительные контакты
Кол-во	2
Режим подключения	Напряжение: 5 В DC
Режим подключения	Ток: 20 мА
Режим напряжения	Диапазон: от ± 1,5 В до ± 360 В AC/DC
	Мод низкой активации: ± 1,5 В AC/DC
	Мод высокой активация: ± 15 В AC/DC
Измерения
Измерение временных характеристик
Диапазон	100 мс, 200 мс, 400 мс, 800 мс, 2000 мс
Точность	± 0,05% ± 0,1 мс
Графическая интерпретация	0,8 мс / 1мм
Измерение тока
Диапазон	0-50 А
Разрешение	0,1 А
Точность	1% ± 100 мА
Графическая интерпретация	50 мА / 1 мм
Измерение сопротивления контактов
Диапазон	от 100,0 μΩ до 1,000 Ω
Разрешение	0,1 μΩ
Тест током	10 А DC
Сенсорный экран, принтер, сохранение результатов
Сенсорный экран
Тип	Жидкокристаллический
Размеры	113 х 51 мм
Цвет	Черно-белый
Встроенный принтер
Тип	Термопринтер
Ширина бумаги	110 мм
Диаметр ролика	40 мм
Встроенная память	возможность сохранять до 60 результатов тестирования
Общее
Рабочее напряжение	100 – 240 В АС 50 – 60 Гц
Встроенные батареи	NiMH 12 B DC
Время работы батарей	10 часов
Время перезарядки батарей	4,5 часов
Размеры, мм	340 х 300 х 150
Вес	8 кг
Рабочая температура	0 – 55° С
Температура хранения	- 40/ +70° С
Влажность	До 95%
Операции с выключателями
О	Отключение
В	Включение
О-В	Отключение- включение
В-О	Включение-отключение
О-В-О	Отключение-включение-отключение
В-О-В	Включение-отключение-включение
