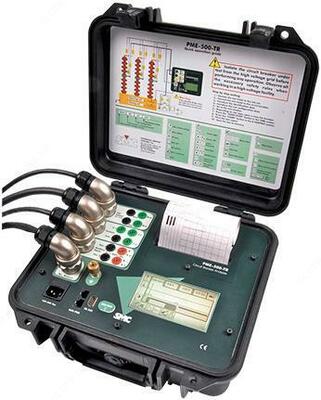

PME-500-TR — устройство проверки высоковольтных выключателей

Назначение тестера PME-500-TR:

Тестер PMЕ-500-TR новейшая разработка компании EuroSMC в области диагностики высоковольтных выключателей, благодаря новому и простому методу тестирования PMЕ-500-TR обеспечивает высокую надежность, позволяет экономить время и увеличить продуктивность работы.

Параметры тестирования задаются при помощи тач-скрина; результаты выводятся на экран в числовом и графическом формате. Встроенный принтер позволяет немедленно распечатать результаты.

Тестер PMЕ-500-TR может быть подключен к любому источнику напряжения от 100 до 240В. Кроме того, прибор снабжен аккумуляторами, что обеспечивает 10 часов беспрерывной работы в полевых условиях.

Оборудование оснащено специальными испытательными концами с многополюсными соединителями. Измерение сопротивления контактов производится автоматически; выходной ток 10А, разрешение 0,1 μΩ.

Все элементы подключения расположены на передней панели для удобства работы.

Прибор поставляется с программным обеспечением EuroBreaker Basic, которое позволяет сохранять, распечатывать и обрабатывать результаты при помощи MS Exel.

Особенности прибора, такие как использование тач-скрина, встроенные аккумуляторы и принтер, а также интуитивно понятные и простые рабочие процедуры делают PMЕ-500-TR наиболее продвинутым прибором в своем классе.

Прибор обеспечен водонепроницаемым герметичным транспортировочным кейсом IP67.

Особенности тестера PME-500-TR:

• 3 временных канала для измерения временных характеристик с разрешением 0,1 мс.
• 2 независимых входа ±360 V AC/DC, 0.1 мс.
• измеряет и записывает ток катушки одновременно (закр/откр) с разрешением 1 мс до 50 А DC
• автоматическое измерение сопротивления контакта с разрешением 0,1 μΩ
• сохраняет до 60 результатов тестирования
• подключение к выключателю специальными упрощенными коннекторами или 4 мм вводами
• встроенный термопринтер, 110 мм
• аккумуляторные батареи на 10 часов работы
• программируемые последовательности: В, О, В-О, О-В, О-В-О, В-О-В.
• мгновенное графическое изображение результата
• большой тач-скрин 113 х 61 мм.
• поставляется с программным обеспечением, совместимым с WINDOWS
• компактный, легкий (340 x 300 x 150 мм, 8 кг)

Применение тестера PME-500-TR:

• Одновременное измерение сигналов на 3 основных контактах и 2 дополнительных, включая предвключенные резисторы
• Определяет максимальный ток, время закрытия/открытия одновременно в обеих катушках
• Оценивает состояние дополнительных батарей подстанции графически изображая потребление катушки
• Мгновенно выводит на дисплей и распечатывает результаты тестирования как в цифровом так и графическом виде
• Автоматически измеряет сопротивление контактов
• Измерение характеристик хода

Технические характеристики тестера PME-500-TR:
