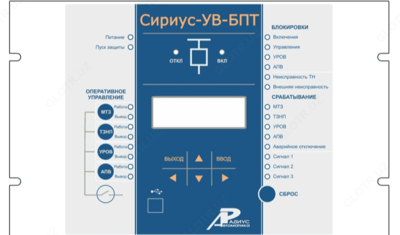

Сириус-УВ-БПТ — устройство микропроцессорной защиты и автоматики

Product description

Описание устройства микропроцессорной защиты и автоматики Сириус-УВ-БПТ:
Устройство микропроцессорной защиты Сириус-УВ-БПТ предназначено для выполнения функций управления, автоматики и сигнализации высоковольтного выключателя 35, 110 и 220 кВ с трехфазным управлением, а также для выполнения функций резервных защит силового трансформатора или подменных защит воз- душной линии. Содержит ступенчатые защиты относительной селективности и функции автоматики.
Устройство имеет специальное исполнение «БПТ», предназначенное специально для применения на подстанциях с переменным оперативным током.

Особенности исполнения БПТ:

Возможность питания терминала от токовых цепей при глубоких просадках питающего напряжения;
Возможность работы с выключателями с катушками токового отключения по схеме «с дешунтированием»;
Возможность действия выходного отключающего реле на предварительно заряженный конденсатор;
Возможность запитки некоторых важных дискретных входов от развязанного напряжения, вырабатываемого из внутреннего напряжения питания терминала;
Применение бистабильного реле РФК для целей формирования энергонезависимого сигнала «Аварийное отключение» без наличия оперативного питания;
Полнофункциональное соответствие параметров и возможностей с серией устройств Сириус-2.

Функции устройства микропроцессорной защиты и автоматики Сириус-УВ-БПТ:

Функции защиты, выполняемые устройством:

Трехступенчатая направленная максимальная токовая защита от междуфазных КЗ с независимой выдержкой времени (МТЗ-1, МТЗ-2, МТЗ-3). Любая из ступеней МТЗ может иметь комбинированный пуск по напряжению по дискретному разрешающему сигналу или от собственных цепей напряжения. Предусмотрена блокировка по содержанию второй гармоники в фазных токах для защиты от ложных срабатываний при броске тока намагничивания (БНТ) силового трансформатора. В устройстве предусмотрена внутренняя цифровая сборка токовых цепей МТЗ в «треугольник». Для направленных ступеней МТЗ предусмотрена возможность автоматического перевода в ненаправленный режим, либо вывод из действия данных ступеней при выявлении неисправностей в цепях переменного напряжения, а также вывод направленности при включении выключателя (опробовании);
Четырехступенчатая направленная токовая защита нулевой последовательности от КЗ на землю с независимой выдержкой времени (ТЗНП-1, ТЗНП-2, ТЗНП-3 и ТЗНП- 4). Предусмотрена блокировка по содержанию второй гармоники в токе нулевой последовательности для защиты от ложных срабатываний при БНТ силового трансформатора. Для направленных ступеней ТЗНП предусмотрена возможность автоматического перевода в ненаправленный режим, либо вывод из действия данных ступеней при выявлении неисправностей в цепях переменного напряжения, а также вывод направленности при включении выключателя (опробовании). Автоматический ввод ускорения одной из ступеней МТЗ и ТЗНП при любом включении выключателя;
Защита от обрыва фаз (ЗОФ) или перекоса нагрузки по току обратной последовательности с независимой выдержкой времени с действием на сигнал или на отключение;
Защита минимального напряжения (ЗМН) с действием на отключение «своего» выключателя, либо на отдельное программируемое реле;
Защита от повышения напряжения (ЗПН) с действием на реле отключения выключателя или на отдельное программируемое реле;
