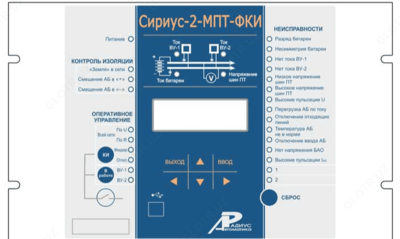

Сириус-2-МПТ-ФКИ — микропроцессорное устройство защиты для систем постоянного оперативного тока

Описание микропроцессорного устройства защиты для систем постоянного оперативного тока Сириус-2-МПТ-ФКИ:

Устройство Сириус-2-МПТ-ФКИ предназначено для организации мониторинга системы постоянного тока. Устройство имеет встроенную функцию мониторинга и контроля изоляции системы постоянного тока. Устройство обеспечивает пофидерный контроль изоляции дополнительно к контролю изоляции "по полюсам". Устройство устанавливается в щитах и шкафах постоянного тока подстанций напряжением 6-750 кВ.

Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Функции микропроцессорного устройства защиты для систем постоянного оперативного тока Сириус-2-МПТ-ФКИ:

Основные функции:

• измерение напряжения на шинах постоянного тока;
• измерение напряжения на двух половинах аккумуляторной батареи при наличии у нее центрального вывода;
• контроль баланса напряжений между двумя половинами аккумуляторной батареи;
• измерение коэффициента пульсаций напряжения шин постоянного тока;
• измерение тока заряда-разряда аккумуляторной батареи;
• измерение пульсаций тока аккумуляторной батареи;
• измерение токов от двух зарядно-подзарядных (выпрямительных) устройств;
• измерение напряжений каждого полюса шин постоянного тока относительно «земли»;
• измерение сопротивления изоляции полюсов шин постоянного тока относительно «земли»;
• контроль состояния автоматических выключателей АБ и БАО;
• контроль состояния автоматических выключателей или плавких вставок отходящих линий;
• контроль температуры в помещении аккумуляторной батареи;
• измерение напряжения смещения средней точки аккумуляторной батареи относительно «земли»;
• измерение сопротивления изоляции каждого отходящего от шин постоянного тока фидера раздельно по полюсам;
• сигнализация при выходе каждого из контролируемых параметров за область допустимых значений.

Дополнительные сервисные функции:

• фиксация выхода каждого из наблюдаемых параметров за область допустимых значений;
• возможность встраивания устройства в систему единого точного времени станции или подстанции;
• индикация всех измеряемых величин на ЖКИ;
• цифровое осциллографирование всех входных сигналов;
• возможность формирования предупредительной сигнализации по дискретным входам;
• привязка всех событий по времени с помощью встроенных часов-календаря;
• возможность вывода назначенных точек подключения к внутренней ФЛС устройства как на два программируемых реле, так и на два программируемых светодиода на передней панели устройства;
• измерение суммарной емкости системы постоянного оперативного тока относительно «земли».

Эксплуатационные возможности:

• задание внутренней конфигурации (ввод/вывод различных функций, выбор порогов срабатывания, временных задержек);
• хранение уставок в энергонезависимой памяти;
• передачу измеряемых параметров, ввод и изменение уставок по ЛС;
• непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
• получение дискретных сигналов от контактных датчиков, выдачу команд предупредительной сигнализации;
• гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях подстанций и электростанций.

Устройства не срабатывают ложно и не повреждается:

• при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
• при подаче напряжения оперативного постоянного тока обратной полярности;
• при замыкании на землю цепей оперативного тока.

Исполнения микропроцессорного устройства защиты для систем постоянного оперативного тока Сириус-2-МПТ-ФКИ:

Устройство Сириус-2-МПТ-ФКИ доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство Сириус-2-МПТ-ФКИ-x-s, где

Сириус-2-МПТ-ФКИ - фирменное название устройства;

х - количество входов от обслуживаемых отходящих линий:
     М0 – 24 отходящих линии;
     М1 – 36 отходящих линий.

s – тип интерфейса связи с АСУ:
    И1 – два интерфейса RS485;
    И3 - один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP;
    И4-FX - один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2);
    И4-TX - один интерфейс RS485, два интерфейса Ethernet по «витой паре» (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2).

Пример записи обозначения устройства Сириус-2-МПТ-ФКИ, обслуживающего 36 отходящих линий, с дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-2-МПТ-ФКИ-М1-И1».
