Описание:

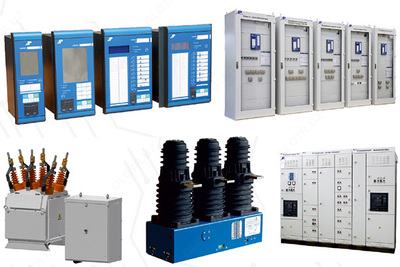

Устройство микропроцессорной защиты «Сириус-3-ДЗО-02» предназначено для выполнения функций основной дифференциальной защиты силового трансформатора (автотрансформатора) и ошиновки класса напряжения 6-220 кВ (в том числе в случаях присоединения их к системе через два выключателя).
Число контролируемых трехфазных групп измерительных ТТ – до четырех.
Содержит подменные МТЗ ВН, МТЗ CН, МТЗ НН1, МТЗ НН2 с комбинированным пуском по напряжению.
Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».
Особенности:
Функции защиты, выполняемые устройством:
- Двухступенчатая дифференциальная токовая защита трансформатора (токовая отсечка и защита с торможением от сквозного тока и отстройкой от БНТ) с трехфазным контролем четырех плеч (ВН, СН, НН1, НН2).
- Цифровое выравнивание величины и фазы токов плеч дифференциальной защиты.
- Контроль небаланса в плечах дифференциальной токовой защиты с действием на сигнализацию.
- Входы отключения от газовой защиты трансформатора и РПН с возможностью перевода действия на сигнал с помощью дискретного входа.
- Одна ступень ненаправленной МТЗ ВН трансформатора, поддерживающая следующие функции:
- комбинированный пуск по напряжению: от «стороны СН» (по внешнему дискретному разрешающему сигналу); от «стороны НН1» и «стороны НН2» (от «своих» цепей напряжения);
- блокировку МТЗ ВН по содержанию второй гармоники для отстройки от БНТ;
- внутреннюю цифровую сборку токовых цепей ВН в треугольник и возможность использования полученных токов для реализации ступени МТЗ ВН;
- возможность контроля расчетного тока ввода ВН силового трансформатора ( I ВН I СН ) для случаев применения на схемах РУ ВН типа «мостик», когда измерительные ТТ установлены на отходящей линии и секционном выключателе.
- Одна ступень ненаправленной МТЗ СН трансформатора, поддерживающая следующие функции:
- комбинированный пуск по напряжению от «стороны СН» (по дискретному разрешающему сигналу);
- блокировку МТЗ СН по содержанию второй гармоники для отстройки от БНТ;
- внутреннюю цифровую сборку токовых цепей СН в треугольник и возможность использования полученных токов для реализации ступени МТЗ СН;
- действие на отдельное реле и под уставку на общие реле отключения с разными выдержками времени.
- Одна ступень ненаправленной МТЗ НН1 трансформатора, поддерживающая следующие функции:
- комбинированный пуск по напряжению от «стороны НН1»;
- блокировку МТЗ НН1 по содержанию второй гармоники для отстройки от БНТ;
- действие на отдельное реле и под уставку на общие реле отключения с разными выдержками времени.
- Одна ступень ненаправленной МТЗ НН2 трансформатора, поддерживающая следующие функции:
- комбинированный пуск по напряжению от «стороны НН2»;
- блокировку МТЗ НН2 по содержанию второй гармоники для отстройки от БНТ;
- действие на отдельное реле и под уставку на общие реле отключения с разными выдержками времени.
- Защита от перегрузки с действием на сигнализацию. Функции автоматики и сигнализации, выполняемые устройством: -Логика УРОВ ВН и УРОВ СН. Функция УРОВ выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ. Возможны следующие варианты работы схемы УРОВ:
- с автоматической проверкой исправности выключателя (с контролем по току и предварительной выработкой команды отключения резервируемого выключателя);
- с дублированным пуском от защит с использованием реле положения «Включено» выключателя (с контролем по току и контролем посылки отключающего импульса на отключение выключателя от защит).
- Входы отключения, предназначенные для подключения внешних защит. Реализованы контроль входов по токам «стороны ВН», «стороны СН», «стороны НН1», «сторо-ны НН2», пуск схем УРОВ ВН и УРОВ СН от данных сигналов.
- Управление схемой обдува по двум критериям – ток нагрузки и (или) сигналы от датчиков температуры. Алгоритм обеспечивает управление многоступенчатым обдувом. -Контроль состояния трансформатора по ряду входных дискретных сигналов.
- Медленнодействующий контроль исправности цепей ТН на «стороне НН1» и «стороне НН2».
- Выдача сигнала блокировки РПН при повышении тока нагрузки выше допустимого.
