Описание:

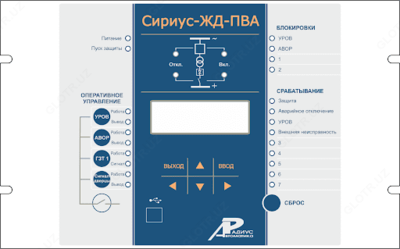

Микропроцессорное устройство защиты «Сириус-ЖД-ПВА» предназначено для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации понизительно - выпрямительного агрегата электрифицированных железных дорог и метрополитена.
Особенности:
Устройство обеспечивает выполнение следующих функций защиты и автоматики:
- трехступенчатая максимальная токовая защита (МТЗ) от междуфазных замыканий;
- логическая защита шин – ЛЗШ-датчик (ЛЗШд);
- дуговая защита (ДгЗ);
- Токовая защита нулевой последовательности (ТЗНП);
- защита от несимметрии и от обрыва фазы питающего фидера (ЗОФ) по току обратной последовательности;
- защита от перегрева (ЗоП) с действием на реле «Обдув трансформатора»;
- резервирование при отказе выключателя (УРОВ);
- управление ВПВА и БАОД;
- блокировка включения ВПВА и БАОД при открытии дверцы;
- автоматическое включение и отключение резерва (АВОР);
- газовая защита трансформатора (ГЗТ).
Устройство обеспечивает выполнение следующих функций сигнализации:
- сигнализация пуска и срабатывания защит и автоматики;
- аварийная сигнализация (сигнал «Аварийное отключение»);
- предупредительная сигнализация («Сигнал»);
-
сигнализация неисправности КА и устройства («Неиспр. КА», «Отказ»).
Устройство обеспечивает следующие эксплуатационные возможности:
- выполнение функций защит, автоматики, управления и сигнализации;
- местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение;
- дистанционное переключение наборов уставок;
- сигнализацию срабатывания защит и автоматики, положения коммутационных аппаратов, неисправности устройства с помощью реле и программируемых светодиодов, а также по каналу АСУ;
- регистрацию и хранение осциллограмм;
- подключение к одной из выбранных точек функциональной логической схемы с помощью программируемых реле;
- контроль и индикацию положения ВПВА, а также контроль исправности его цепей управления;
- контроль и индикацию положения БАОД, а также контроль исправности его цепей управления;
- измерение текущих значений электрических параметров защищаемого объекта;
- определение вида аварии;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- гальваническую развязку входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ;
- защиту от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока КРУ;
- технический учет активной и реактивной электроэнергии.
В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с индикацией года, месяца, дня месяца, часа, минуты и секунды с возможностью синхронизации хода часов по АСУ.
Устройство не срабатывает ложно и не повреждается:
- при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
- при подаче напряжения постоянного и выпрямленного тока обратной полярности;
- при замыкании на землю цепей оперативного тока.
