Сириус-825-ПАд — устройство релейной защиты и автоматики линии питания депо от выпрямительного агрегата тяговой подстанции депо

Product description

Описание устройства релейной защиты и автоматики линии питания депо от выпрямительного агрегата тяговой подстанции депо Сириус-825-ПАд:

Микропроцессорные терминалы серии Сириус-825 предназначены для выполнения функций релейной защиты, автоматики, управления, регистрации, сигнализации, осциллографирования, диагностики выключателей и разъединителей присоединений контактной сети тяговых подстанций напряжением 825 В.

Сириус-825-ПАд - устройство релейной защиты и автоматики линии питания депо от выпрямительного агрегата тяговой подстанции депо.

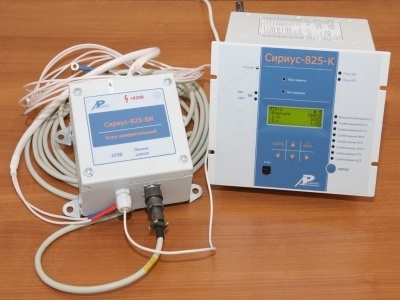

Измерения постоянного тока (в диапазоне -32000...+32000А) и напряжения (в диапазоне до 1000 В) контактной сети осуществляется блоком измерительным Сириус-825-БИ, который входит в комплект поставки.

Устройства осуществляют управление несколькими коммутационными аппаратами:
- быстродействующим выключателем;
- разъединителями (до 6 аппаратов).
Устройства взаимодействуют между собой с помощью GOOSE-сообщений с второй редакцией стандарта МЭК61850.

Функции защиты, выполняемые устройством релейной защиты и автоматики линии питания депо от выпрямительного агрегата тяговой подстанции депо Сириус-825-ПАд:
- максимальная токовая защита без выдержки времени (МТЗ-1);
- максимальная токовая защита с выдержкой времени (МТЗ-2);
- максимальная направленная токовая защита с выдержкой времени (МН3);
- защита по приращению тока (ЗПТ);
- защита по критической скорости нарастания тока (ЗСНТ);
- потенциально-токовая защита (ПТЗ);
- амперсекундная защита (АСЗ).

Комплект поставки Сириус-825-ПАд

№	Наименование	Количество
1	Устройство релейной защиты и автоматики линии питания депо от выпрямительного агрегата тяговой подстанции депо Сириус-825-ПАд	1
2	Руководство по эксплуатации	1
