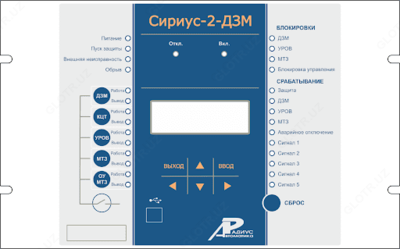

Сириус-2-ДЗМ — микропроцессорное устройство защиты

Product description

Описание:

Микропроцессорное устройство защиты «Сириус-2-ДЗМ» предназначено для выполнения защиты магистрали резервного питания собственных нужд 6-10 кВ электрических станций с количеством присоединений до четырёх.

Устройство может применяться для защиты шин и ошиновок напряжением 3-220кВ с фиксированным распределением присоединений.

Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Особенности:

Функции защиты, выполняемые устройством:
- Двухступенчатая дифференциальная токовая защита магистрали резервного питания собственных нужд электростанции в пофазном исполнении:
- дифференциальная токовая отсечка (ДЗМО);
- чувствительная ступень с торможением от сквозного тока (ДЗМТ);
Функции автоматики, выполняемые устройством:

Устройство обеспечивает следующие эксплуатационные возможности:
- Логика устройства резервирования при отказе выключателя (УРОВ) для первого присоединения. Функция УРОВ выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ. Возможны следующие варианты работы схемы УРОВ:
- с автоматической проверкой исправности выключателя (с контролем по току и предварительной выработкой команды отключения резервируемого выключателя);
- с дублированным пуском от защит с использованием реле положения «Включено» выключателя (с контролем по току и контролем посылки отключающего импульса на отключение выключателя от защит).
- Операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя
- Возможность подключения внешних защит, например, дуговой.
  - выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
  - задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
  - ввод и хранение уставок защит и автоматики;
  - контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
  - определение места повреждения линии (для воздушных линий);
  - передачу параметров аварии, ввод и изменение уставок по линии связи;
  - непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
  - блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
  - получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
  - гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
  - высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.
  - при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
  - при подаче напряжения оперативного постоянного тока обратной полярности;
  - при замыкании на землю цепей оперативного тока.

Технические характеристики:

Характеристика	Значение
Число аналоговых входов по току	12
Число аналоговых входов по напряжению	21
Число дискретных входов	50
Число дискретных выходных сигналов(групп контактов)	12(21)
Габаритные размеры (ВхШхГ), мм	305х190х185
Масса, кг, не более	7
