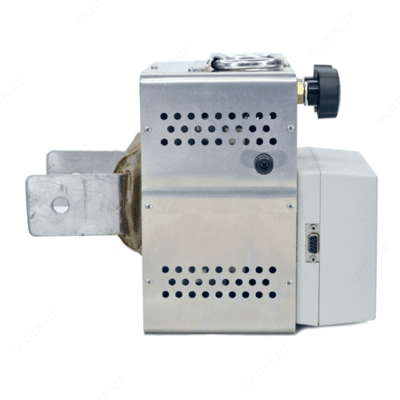

РТ-2048-06 — комплект нагрузочный измерительный с регулятором тока

Product description

Назначение комплекта нагрузочного измерительного с регулятором тока РТ-2048-06:

Комплект нагрузочный измерительный с регулятором тока РТ-2048-06, ТУ 4224-001-46964690-2005 предназначен для испытания АВ с номинальным током расцепителя от 25 до 400 А.

Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

Описание комплекта нагрузочного измерительного с регулятором тока РТ-2048-06:

Комплект представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-5), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

Технические характеристики комплекта нагрузочного измерительного с регулятором тока РТ-2048-06:

Параметр	Значение
Диапазон измерения и регулирования силы тока	50-6000 A
Диапазон задания и измерения длительности протекания тока в кратковременном режиме	0.02-1.6 C°
Приведенная погрешность измерения силы испытательного тока, %, не более	+/-5 C°
Относительная погрешность измерения длительности протекания испытательного тока и времени отклонения АВ,не более	+/- 5 %
Напряжение питающей сети	220+/-22.....380+/-38 В
Ток потребления комплектом в импульсном режиме при максимальном испытательном токе	5000.....120 A
Мощность потребляемая комплектом: - в кратковременном режиме (I max = 5000A), не более - в длительном режиме (I max = 1500A), не более - в длительном режиме (I max = 500A), не более	45 kBa 7 kBa 2 kBa
Габаритные размеры и масса ПУ в дипломате (ДхШхВ):	405 мм x 370 мм x 75 мм
масса	2 кг
Габаритные размеры и масса БС (ДхШхВ):	285 мм x 290 мм x 200 мм
масса	15 кг
Габаритные размеры и масса датчика индуктивного (ДИ) (ДхШхВ):	230 мм x 60 мм x 45 мм
масса	0,4 кг

Комплект поставки РТ-2048-06

№	Наименование	Количество
1.	Блок силовой	1 шт.
2.	Пульт управления	1 шт.
3.	Кабель соединительный	1 шт.
4.	Токопроводы сечением 150 мм, длиной 0,85 м	2 шт.
5.	Руководство по эксплуатации	1 шт.
6.	Свидетельство о первичной поверке	1 шт.
