РТ-2048-06 — комплект нагрузочный измерительный с регулятором тока
Описание товара
-
Назначение комплекта нагрузочного измерительного с регулятором тока РТ-2048-06:
Комплект нагрузочный измерительный с регулятором тока РТ-2048-06, ТУ 4224-001-46964690-2005 предназначен для испытания АВ с номинальным током расцепителя от 25 до 400 А.
Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.
Описание комплекта нагрузочного измерительного с регулятором тока РТ-2048-06:

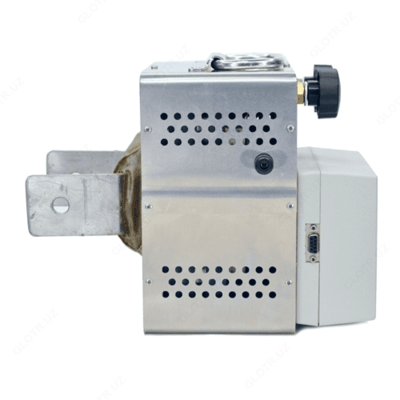

Комплект представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-5), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).
Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.
-
Технические характеристики комплекта нагрузочного измерительного с регулятором тока РТ-2048-06:
Параметр Значение Диапазон измерения и регулирования силы тока 50-6000 A Диапазон задания и измерения длительности протекания тока в кратковременном режиме 0.02-1.6 C° Приведенная погрешность измерения силы испытательного тока, %, не более +/-5 C° Относительная погрешность измерения длительности протекания испытательного тока и времени отклонения АВ,не более +/- 5 % Напряжение питающей сети 220+/-22.....380+/-38 В Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 5000.....120 A Мощность потребляемая комплектом:
- в кратковременном режиме (I max = 5000A), не более
- в длительном режиме (I max = 1500A), не более
- в длительном режиме (I max = 500A), не более
45 kBa
7 kBa
2 kBaГабаритные размеры и масса ПУ в дипломате (ДхШхВ): 405 мм x 370 мм x 75 мм масса 2 кг Габаритные размеры и масса БС (ДхШхВ): 285 мм x 290 мм x 200 мм масса 15 кг Габаритные размеры и масса датчика индуктивного (ДИ) (ДхШхВ): 230 мм x 60 мм x 45 мм масса 0,4 кг -
Комплект поставки РТ-2048-06
№ Наименование Количество 1. Блок силовой 1 шт. 2. Пульт управления 1 шт. 3. Кабель соединительный 1 шт. 4. Токопроводы сечением 150 мм, длиной 0,85 м 2 шт. 5. Руководство по эксплуатации 1 шт. 6. Свидетельство о первичной поверке 1 шт.
