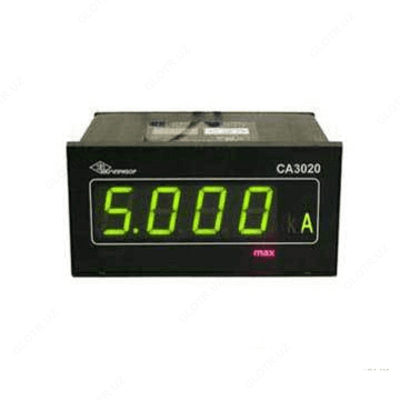

СА3020 — амперметр цифровой щитовой

Product description

Описание амперметра цифрового щитового СА3020:

Амперметр цифровой щитовой СА3020 предназначен для измерения действующего значения переменного тока и передачи их значений по интерфейсу RS485 (гальванически развязан). Амперметр цифровой щитовой СА3020 предназначен для применения на электростанциях и подстанциях, щитах управления (измерения) различного назначения как самостоятельно, так и в составе телемеханических комплексов в качестве устройств съема измерительной информации (интеллектуальных датчиков) для решения задач технического контроля и управления.

Амперметр СА3020 выпускается в трех модификациях в зависимости от номинального значения измеряемого тока:
- СА3020-1 с номинальным значением тока 1 А;
- СА3020-2 с номинальным значением тока 2 А;
- СА3020-5 с номинальным значением тока 5 А.
Амперметр СА3020 имеет возможность установки по интерфейсу RS485 (гальванически развязаному) коэффициентов трансформации ИТТ (Кт) в диапазоне от 1 до 30000 и индицирует значение измеряемого тока с учетом установленного коэффициента трансформации ИТТ в амперах или килоамперах.

Кроме функции измерения амперметр СА3020 реализует функцию контроля минимального и максимального допустимых значений измеряемого тока. Выход измеряемого тока за установленные значения индицируется световой индикацией на лицевой панели и при этом замыкаются контакты одного из реле. Диапазон установки уставок нижнего допускаемого значения измеряемого тока от (0,02 Iн*Кт) до (1,48 Iн*Кт). Диапазон установки уставок верхнего допускаемого значения измеряемого тока от 0,03 Iн*Кт до 1,49 Iн*Кт.

Амперметр СА3020, ТУ 4221-020-16851585-2006, сертифицирован на соответствие требованиям ГОСТ 14014, ГОСТ 22261, ГОСТ Р 51350, ГОСТ Р 51522, ГОСТ Р 51317.3.2-3, ГОСТ Р 51317.4.2-4, ГОСТ Р 51317.4.11.

Технические характеристики амперметра цифрового щитового СА3020:

Параметр	Значение
	СА3020-1	СА3020-2	СА3020-5
Номинальное значение измеряемого тока, Iн	1 А	2 А	5 А
Диапазон измеряемых токов	от 0,01 Iн до 1,5 Iн
Частотный диапазон измеряемых токов	от 45 до 850 Гц
Пределы основной допускаемой приведенной погрешности	±0,2% к номинальному значению измеряемого тока
Диапазон установки уставок нижнего допускаемого значения измеряемого тока	от (0,02 IнКт) до (1,48 IнКт)
Диапазон установки уставок верхнего допускаемого значения измеряемого тока	от (0,03 IнКт) до (1,49 IнКт)
Мощность, потребляемая измерительной цепью, не превышает	0,12 В⋅A	0,25 В⋅A	0,6 В⋅A
Напряжение питания	сеть переменного тока напряжением (85-260) В и частотой (47-65) Гц или постоянное напряжение (120 - 300) В
Потребляемая мощность, не более	4 В⋅A
Габариты	144x72x190 мм
Масса, не более	0,55 кг

Комплект поставки СА3020

№	Наименование	Количество
1.	Амперметр СА3020 выбранной модификации	1
2.	Фиксатор для крепления амперметра к щиту	2
3.	Розетка BLZ5,08/8F с корпусом BLZAH	1
4.	Розетка DB-9F с корпусом DP-9C	1
5.	Наконечник кабельный	2
6.	Формуляр	1
7.	Руководство по эксплуатации	1
8.	Диск с программой	1
