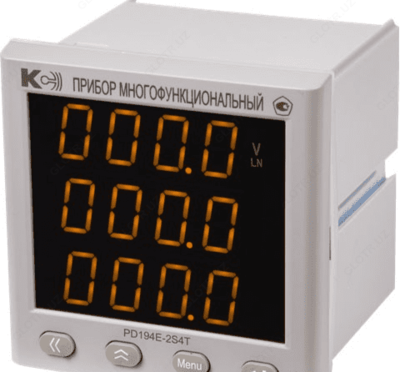

PD194PQ-2L4T-A1 — многофункциональный цифровой электроизмерительный прибор (одностраничная модификация, повышенной точности)

Product description

Назначение многофункционального цифрового электроизмерительного прибора PD194PQ-2L4T-A1:

Многофункциональные цифровые электроизмерительные приборы PD194PQ-2L4T-A1 предназначены для измерения электрических параметров в сетях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока и напряжения.

Особенности многофункционального цифрового электроизмерительного прибора PD194PQ-2L4T-A1:
- Одностраничная модификация;
- Модификация А повышенной точности (с основной погрешностью измерения токов и напряжений не более 0,2% и коэффициента мощности не более 0,5%) имеет фиксированную схему подключения, трех- или четырехпроводную, которая выбирается при заказе и не может быть изменена;
- На индикаторе отображаются три измеренных величины по выбору заказчика (отображаемые величины указываются при заказе);
- Порт RS-485, работающий по протоколу Modbus RTU и второй порт RS-485, работающий по протоколу ГОСТ Р МЭК 60870-5-101-2006;
- Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты - 0,1 с, 0,2 с, 0,5 с;
- 3 релейных выхода;
- 4 дискретных входа;
- Трехстрочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
- Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
- Вход в меню настройки защищен паролем;
- Возможна настройка входов тока и напряжения в соответствии с примененными на входах прибора измерительными трансформаторами;
- Меню также позволяет сменить пароль доступа, ыбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), установить интервал автопрокрутки показаний, выбрать стартовую страницу при включении, настроить цифровой интерфейс, задать режим и параметры работы релейных выходов, выполнить другие настройки;
- Состояние дискретных входов и релейных выходов может запрашиваться по цифровому интерфейсу;
- Релейный выход может быть настроен на один из двух режимов: режим сигнализации (управление реле сигналом на соответствующем дискретном входе или включение реле по достижению верхнего или нижнего порога измеряемого параметра) или дистанционное управление реле по цифровому интерфейсу;
- Приборы соответствуют ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) "Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях";
- Степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96);
- Средняя наработка на отказ - 200000 часов;
- Средний срок службы - 25 лет.

Технические характеристики многофункционального цифрового электроизмерительного прибора PD194PQ-2L4T-A1:

Параметр		Значение
Измерительные входы
Номинальное значение ⁽¹⁾ силы тока, Iн, А		0,5; 1,0; 2; 5,0
Номинальное значение ⁽¹⁾ линейного U_НЛ (фазного U_НФ) напряжения, В		100 (57,7); 220 (127); 380 (220); (380) ⁽²⁾
Частота тока и напряжения, Гц		от 45 до 55⁽³⁾
Допустимая кратковременная перегрузка на измерительных входах напряжения		Uн в течение 60 с
Сопротивление входа напряжения, МОм, не менее		1
Сопротивление входа тока, мОм, не более		20
Схема подключения		3-фазная 3-проводная или 3-фазная 4-проводная⁽⁴⁾
Питание
Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В		от 80 до 270
Мощность, потребляемая от источника питания, ВА, не более		5
Время установления рабочего режима после включения питания, мин, не более		5
Индикация
Тип индикатора		3-строчный светодиодный
Диапазон отображаемых значений:
- токов (А) и напряжений (В),		0…9999
- мощностей (Вт, кВт, МВт) ⁽³⁾		-9999…0…9999
Период обновления результатов измерения, с, не более		1
Цифровые порты
Порт RS-485		Порт (протокол Modbus RTU), второй порт (протокол ГОСТ Р МЭК 60870-5-101-2006), скорость от 2400 до 19200 бит/с⁽⁵⁾
Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты, с		0,2; 0,5 ⁽⁶⁾
Релейные выходы
Количество		3
Нагрузка		активная, перем. 250 В, 5 А или пост. 30 В, 5 A
Дискретные входы
Количество		4
Тип		«сухой контакт»
Ток в замкнутом состоянии, мА, не более		4
Напряжение в разомкнутом состоянии, В, не более		15
Изоляция
Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее		100
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты между цепями питание – входы, питание – выходы, входы – выходы, кВ:		2
Климатические условия
Эксплуатация / транспортирование и хранение	Температура окружающего воздуха, °С	-40…+70 / -50…+80
	Относительная влажность, %	93 при +35 °С, без конденсации влаги
	Высота над уровнем моря, м, не более	2500
Размеры и масса
Габаритные размеры передней панели, мм		120x120
Габаритная длина, мм		91,5
Вырез в щите, мм		111x111
Масса прибора, кг, не более		0,52
Масса прибора в упаковке, кг, не более		0,7
