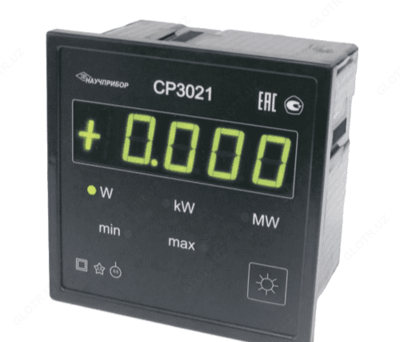

СР3021 — ваттметр цифровой щитовой

Product description

Назначение ваттметра цифрового щитового СР3021:

Ваттметр СР3021 измеряет активную мощность и передает измеренные значения параметров по гальванически развязанному интерфейсу RS485. Ваттметр СР3021 подключается непосредственно к измерительным трансформаторам тока (ИТТ) и (или) измерительным трансформаторам напряжения (ИТН).

Ваттметр СР3021 имеет возможность установки по интерфейсу RS485 коэффициентов трансформации ИТТ (Кт) и ИТН (К_Н) и индицирует значения измеряемых параметров с учетом установленных коэффициентов трансформации.

Кроме функции измерения, ваттметр СР3021 реализует функцию контроля минимального и максимального допустимых значений измеряемого параметра.

Ваттметр СР3021 выпускается в 2-х исполнениях:
- СР3021-1 - ватттметр с номинальным значением измеряемого тока 1 А;
- СР3021-5 - ватттметр с номинальным значением измеряемого тока 5 А.
Ваттметр СР3021 предназначен для использования в стационарных условиях макроклиматических районов с умеренным климатом при температуре от минус 25 °С до 50 °С и относительной влажности 90 % при 30 °С.

Питание ваттметра СР3021 осуществляется от сети переменного тока напряжением (90 … 260) В и частотой (47 … 55) Гц или постоянным напряжением (120 … 300) В.

Ваттметр СР3021 сертифицирован, зарегистрирован в Госреестре средств измерений.

Технические характеристики ваттметра цифрового щитового СР3021:

Параметр	Значение
	СР3021-1	СР3021-5
Пределы допускаемой основной приведенной погрешности	±0,5 % к номинальному значению измеряемой активной мощности
Номинальное значение входных напряжений U_Н	57,7 В для фазных напряжений; 100 В для линейных напряжений
Номинальное значение входных токов I_Н	1 А	5 А
Диапазон изменения входных напряжений	от 0,8U_Н до 1,2U_Н
Диапазон изменения входных токов	от 0,01I_Н до 1,2I_Н
Диапазон изменения частоты	от 48 до 52 Гц
Диапазон изменения cosj	±(0…1…0)
Потребляемая мощность, не более	7,5 ВА
Габаритные размеры, не более	120х120х90 мм
Масса, не более	0,55 кг

Комплект поставки СР3021

№	Наименование	Количество
1	Ваттметр цифровой щитовой СР3021 в выбранном исполнении	1
2	Формуляр	1
3	Ведомость принадлежностей	1
4	Комплект принадлежностей	1
5	Руководство по эксплуатации	1
6	Диск с программой	1
