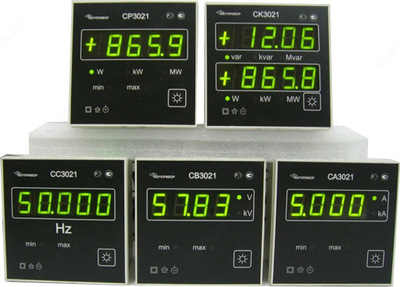

СК3021 — ваттварметр цифровой щитовой

Product description

Назначение ваттварметра цифрового щитового СК3021:

Ваттварметр СК3021 измеряет активную и реактивную мощность и передает измеренные значения параметров по гальванически развязанному интерфейсу RS485. Ваттварметр СК3021 подключается непосредственно к измерительным трансформаторам тока (ИТТ) и (или) измерительным трансформаторам напряжения (ИТН).

Ваттварметр СК3021 имеет возможность установки по интерфейсу RS485 коэффициентов трансформации ИТТ (Кт) и ИТН (К_Н) и индицирует значения измеряемых параметров с учетом установленных коэффициентов трансформации.

Кроме функции измерения, ваттварметр СК3021 реализует функцию контроля минимального и максимального допустимых значений измеряемого параметра.

Ваттварметр СК3021 выпускается в 2-х исполнениях:
- СК3021-1 - ваттварметр с номинальным значением измеряемого тока 1 А;
- СК3021-5 - ваттварметр с номинальным значением измеряемого тока 5 А.
Ваттварметр СК3021 предназначен для использования в стационарных условиях макроклиматических районов с умеренным климатом при температуре от минус 25 °С до 50 °С и относительной влажности 90 % при 30 °С.

Питание ваттварметра СК3021 осуществляется от сети переменного тока напряжением (90 … 260) В и частотой (47 … 55) Гц или постоянным напряжением (120 … 300) В.

Ваттварметр СК3021 выпускается по ТУ 4221-036-16851585-2009. Сертифицирован, зарегистрирован в Госреестре средств измерений.

Технические характеристики ваттварметра цифрового щитового СК3021:

Параметр	Значение
	СК3021-1	СК3021-5
Пределы допускаемой основной приведенной погрешности	0,5 % к номинальному значению измеряемой реактивной мощности
Номинальное значение входных напряжений U_Н	57,7 В для фазных напряжений и 100 В для линейных напряжений
Номинальное значение входных токов I_Н	1 А	5 А
Диапазон изменения входных напряжений	от 0,8U_Н до 1,2U_Н
Диапазон изменения входных токов	от 0,01I_Н до 1,2I_Н
Диапазон изменения частоты	от 48 до 52 Гц
Диапазон изменения sinj	±(0,5…1…0,5) для 4-х проводной схемы ±(0,6…1…0,6) для 3-х проводной схемы
Потребляемая мощность, не более	7,5 ВА
Габаритные размеры, не более	120x120x90 мм
Масса, не более	0,55 кг

Комплект поставки СК3021

№	Наименование	Количество
1	Ваттварметр цифровой щитовой СК3021 в выбранном исполнении	1
2	Формуляр	1
3	Ведомость принадлежностей	1
4	Комплект принадлежностей	1
5	Руководство по эксплуатации	1
6	Диск с программой	1
