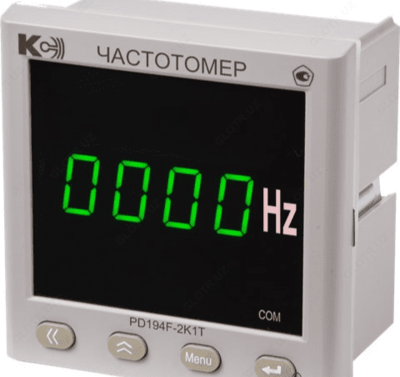

PD194F-2ххх — частотомер переменного тока

Product description

Назначение частотомера переменного тока PD194F-2ххх:

Частотомеры PD194F-2ххх предназначены для измерения частоты переменного тока в электрических сетях. Используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства, а также в автоматизированных системах различного назначения.

Четыре кнопки на лицевой панели позволяют просматривать на индикаторе состояние дискретных входов и релейных выходов, а также настраивать прибор. Вход в меню настройки защищен паролем. Меню позволяет сменить пароль, выбрать яркость индикатора, настроить интерфейс RS-485 (адрес порта, скорость обмена, формат сообщения), задать режим и параметры работы релейных выходов. Состояние дискретных входов и релейных выходов может запрашиваться по цифровому интерфейсу RS-485. Каждый релейный выход может быть настроен на один из двух режимов: режим сигнализации (управление реле сигналом на соответствующем дискретном входе или включение реле по достижению верхнего или нижнего порога измеряемого параметра) или дистанционное управление реле по интерфейсу RS-485. Меню также позволяет сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора). Приборы соответствуют ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) "Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях".

Имеется программное обеспечение для просмотра результатов измерений, настройки и калибровки приборов.

Особенности частотомера переменного тока PD194F-2ххх:
- Аттестация в ОАО «ФСК ЕЭС». Рекомендованы для применения на объектах ОАО «ФСК ЕЭС» и ОАО «Россети»;
- Класс точности 0,2 или 0,5;
- 1-строчный светодиодный индикатор (высота цифр 20 мм);
- Цвет индикатора красный, зеленый или желтый (выбирается при заказе);
- Цифровые порты RS-485 (до 2-х) с протоколом Мodbus RTU;
- Аналоговые выходы (до 3-х) (4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА, ±5 мА, 0-5 В, 1-5 В, 0-10 В);
- Релейные выходы (до 3-х) (5A,~250B/=30B);
- Дискретные входы типа «сухой контакт» (до 4-х) (с внутренним питанием =24В);
- Степень защиты прибора, обеспеченная передней панелью, IP66;
- Средняя наработка на отказ - 200000 часов;
- Средний срок службы - 25 лет.
Исполнения частотомера переменного тока PD194F-2ххх:

Частомеры PD194F-2ххх изготавливаются в различных модификациях, которые отличаются составом дополнительных входов и выходов, точностью измерений, списком отображаемых на индикаторе измеренных величин:
- PD194F-2X1T - базовая модификация (без дополнительных входов и выходов, только индикация);
- PD194F-2K1T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU;
- PD194F-2K1T 1AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 1 аналоговый выход.

Технические характеристики частотомера переменного тока PD194F-2ххх:

Параметр		Значение
Диапазон измеряемых частот, Гц		от 45 до 55
Номинальное значение входного напряжения переменного тока,Uн⁽¹⁾		50; 100; 220; 380; 500; 660; 750
Диапазон входного напряжения		(0,3…1,2)·Uн
Диапазон частот основной гармоники входного сигнала, Гц		от 45 до 65
Допустимая кратковременная перегрузка на измерительном входе		2·Uн в течении 60 с
Напряжение питания, В⁽³⁾		пер.ток 80-270, 45-55 Гц или пост.ток 80-270
		пост.ток 19-50
Мощность, потребляемая от источника питания, ВА, не более		5
Сопротивление измерительного входа тока, МОм, не более		1
Период обновления результатов измерения, с, не более		1
Аналоговые выходы тока, мА		4-20, 0-20, 0-5
Аналоговые выходы напряжения, В		0-5, 1-5 или 0-10
Порт RS-485		протокол Modbus RTU; скорость передачи 2400, 4800, 9600, 19200, 38400 ⁽²⁾бит/с
Дискретные входы		контроль состояния "сухого контакта", напряжение разомкнутого входа 15 В, ток замкнутого входа 4 мА
Релейные выходы		5 А, пер. 250 В/ пост. 30 В
Климатические условия
Эксплуатация/транспортирование и хранение	Температура окружающего воздуха, °С	-40…+70 / -50…+80
	Относительная влажность, %	93 при +35 °С, без конденсации влаги
	Высота над уровнем моря, м, не более	2500
Размеры и масса
Габаритные размеры передней панели, мм		120x120
Габаритная длина, мм		69,5
Вырез в щите, мм		111x111
Масса прибора, кг, не более		0,5
Масса прибора в упаковке, кг, не более		0,7

⁽¹⁾ Номинальное значение выбирается при заказе.
⁽²⁾ Порт связи со скоростью передачи до 38400 бит/с устанавливается по заказу.
⁽³⁾ Варианты исполнения.

Комплект поставки PD194F-2ххх

№	Наименование	Количество
1	Частотомер переменного тока PD194F-2ххх в выбранном исполнении	1
2	Краткое руководство по эксплуатации	1
3	Компакт-диск с руководством по эксплуатации прибора, программой iPMS, руководством пользователя программой iPMS, свидетельством об утверждении типа, описанием типа на прибор	1
4	Паспорт	1
5	Коробка упаковочная	1
