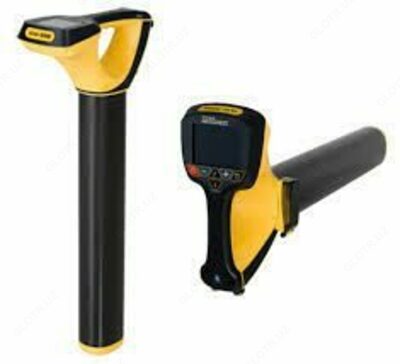

vLoc-5000 — трассопоисковая система

Назначение трассопоисковой системы vLoc-5000

Трассопоисковая система vLoc-5000 – это многофункциональная система, способная облегчить выполнение ежедневной работы по поиску подземных коммуникаций и дающая более достоверные и информативные результаты.

Описание трассопоисковой системы vLoc-5000

Ядром трассопоисковой системы vLoc-5000 является мультичастотный приёмник. В первую очередь приёмник трассопоисковой системы должен дать точную информацию о положении искомой коммуникации, прежде всего о ее расположении и глубине залегания. Однако, при поиске трассы всегда могут возникнуть трудности, например, искажения электромагнитного поля, появляющиеся из-за ответвлений или наводок от расположенных рядом коммуникаций.

Встроенный в vLoc-5000 приёмник GPS позволяет пользователю сохранить актуальные координаты простым нажатием кнопки.

При помощи программного обеспечения MyLocator2 координаты могут быть сохранены в ЗУ в различных форматах и экспортироваться в имеющиеся системы GIS или в Google Earth.

Трассопоисковая система дополняется генератором vLoc-5000Tx с передающей мощностью 10 Вт и всеми, необходимыми для локализации, функциями, например:

• функцией мультиметра для I, U, R
• широким спектром частот, включая SD
• и SiS-частоты
• автоматическим распознаванием принадлежностей.

Особенности трассопоисковой системы vLoc-5000

• Точное ориентирование по направлению благодаря компасу и стрелке вправо/влево
• SiS (Signal Select TM) и SD (Signal Direction TM) для достоверной идентификации трассы
• Distortion Alert TM для оценки сигнала
• Внутренний GPS-приёмник и накопитель данных
• Непрерывное измерение глубины или силы тока сигнала

Достоинства трассопоисковой системы vLoc-5000

Приёмник vLoc5000 отличается новыми возможностями анализа, снижающими субъективную оценку и, благодаря этому, увеличивающими точность локализации.

Одна из этих возможностей анализа обозначается как функция „Signal Select“. При ее использовании, благодаря индикации плюс-минус, возможна однозначная идентификация измеряемого объекта.

Вторая возможность анализа обозначается как функция „Distorti-on Alert“. При измерении, благодаря индикатору, оценивается качество принимаемого сигнала и индицируются возможные искажения электромагнитного поля. Чем меньше индикатор окрашивается в красный цвет, тем лучше качество принимаемого сигнала.

Направление трассы также индицируется в этом индикаторе при помощи компаса. Таким образом, можно однозначно идентифицировать направление трассы, а также быстро и точно найти ответвления.
