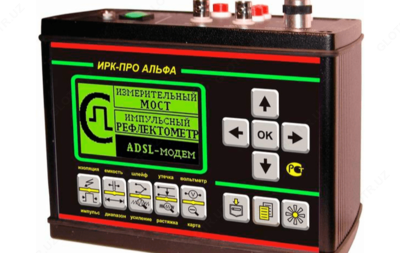

ИРК-ПРО Альфа — кабельный прибор с рефлектометром и ADSL модемом

Product description

Назначение кабельного прибора ИРК-ПРО Альфа:

ИРК-ПРО Альфа - измерительный мост + рефлектометр + ADSL модем. Оснащен графическим дисплеем, удобным меню, вольтметром, генератором. Система FX@DSL на порядок поднимает точность и разрешение (0,01 Ом) на кабелях ADSL / VDSL / Ethernet.

Универсальный поиск повреждений (мостовой и рефлектометром), плановые измерения, тест ADSL.

Мюррей, Купфмюллер / 3+1 асимметричная.

Двойной энергоресурс. Двойное разрешение экрана. USB.

Кабельный прибор ИРК-ПРО Альфа предназначен для:
- Определения расстояния до участка с пониженным сопротивлением изоляции кабеля;
- Определения места обрыва или перепутывания жил кабеля;
- измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей;
- Проверки связи со станционным оборудованием ADSL (DSLAM) и измерения характеристик канала: отношение сигнал/шум, затухания в линии, интегральной мощности передачи в восходящем и нисходящем потоках, интегральные значения скорости в восходящем и нисходящем потоках, поддерживаемые протоколы: o ADSL o ADSL2 o ADSL2+, схемы спектрального распределения в соответствии с Annex A и Annex B.
В приборе реализованы:
- Рефлектометр;
- ИРК-ПРО;
- ADSL модем (опция – только для приборов с модемом);
- Функция вольтметра для контроля напряжения в линии;
- Вывод результатов в цифровом и графическом виде. На карте кабеля показывается место неисправности и обозначены муфты;
- Память характеристик 50 рабочих кабелей - более 20 тысяч пар плановых измерений.
Возможности кабельного прибора ИРК-ПРО Альфа:
- Система измерений FX@DSL с разрешением 0,01 Ом (при сопротивлении шлейфа до 100 Ом);
- Интегральный метод локализации Мюррея-Купфмюллера под испытательным напряжением свыше 400 В;
- Баллистические измерения емкости, нечувствительные к омическому сопротивлению;
- Справочная система по маркам кабеля с климатическими зонами;
- Универсальная база данных кабельного хозяйства;
- Плановые измерения более 20 тыс. пар;
- Система экспресс-приемки кабеля.

Технические характеристики кабельного прибора ИРК-ПРО Альфа:

Параметр	Значение
ИРК-ПРО
Диапазон измерения сопротивления изоляции	1 кОм - 50 000 МОм
Диапазон электрической емкости	0,1 - 2000 нФ
Диапазон измерения сопротивления шлейфа	0 - 10 кОм
Испытательное напряжение	400 В, 180 В
Диапазон измерения напряжения	0 - 300 В
Диапазон Rп в месте повреждения изоляции	0 - 20 Мом
Максимальная погрешность определения расстояния до места повреждения изоляции	для Rп = 0 - 3 МОм 0,1%+1м
Максимальная погрешность измерения сопротивления шлейфа в диапазоне	0÷3000 Ом 0,1% + 0,1 Ом 3 кОм ÷ 10 кОм 0,1 кОм
Максимальная погрешность измерения омической асимметрии	0,1%+0,1 Ом 0,1%+0,01 Ом (FX@DSL)
Максимальная погрешность измерения сопротивления изоляции: в диапазоне 0÷999 кОм в диапазоне 1МОм÷999Мом в диапазоне 1000МОм÷4999Мом в диапазоне 5000МОм÷10000Мом в диапазоне >10000МОм	2%+1 ед. 2%+1 ед. 5%+1 ед. 10% +1 ед. не нормируется
Рефлектометр
Диапазоны измеряемых рефлектометром расстояний при коэффициенте укорочения 1,5	40 - 30720 м
Максимальная погрешность определения расстояния	1%*
Перекрываемое затухание	Не менее 80 дБ
Амплитуда зондирующего импульса	Не менее 10 В
Длительность зондирующего импульса	10÷30000 нс
Выходное сопротивление	27÷400 Ом
Диапазон установки коэффициента укорочения	1÷7
Общие параметры
Питание прибора от встроенного аккумулятора	Li-Ion 7,2В 4,4 А/ч
Потребляемая мощность не более	5 Вт
Габариты	130х170х85 мм
Вес	1,3 кг

Примечание:
* Максимальное значение ошибки измерения расстояния наблюдается при работе прибора без растяжки. В этом случае ошибка определяется разрешением графического экрана. Для уменьшения ошибки рекомендуется использование растяжек для более точного позиционирования курсоров. Аппаратная ошибка прибора по определению расстояния представляется пренебрежимо малой по сравнению с ошибкой позиционирования курсоров.

Комплект поставки ИРК-ПРО Альфа

№	Наименование	Количество
1	Кабельный прибор ИРК-ПРО Альфа	1
2	Сумка для переноски	1
3	Набор проводов	1
4	Сетевой адаптер	1
5	Аккумулятор (в приборе)	1
6	Руководство по эксплуатации	1
