IRG 4000 — импульсный рефлектометр

Product description

Описание импульсного рефлектометра IRG 4000:

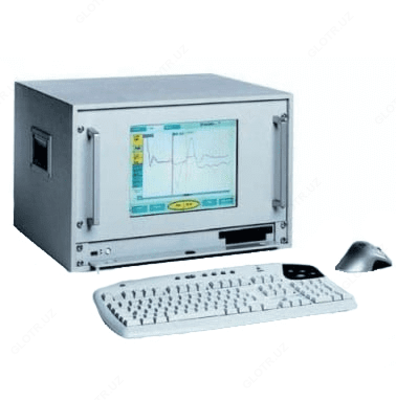

Портативный рефлектометр IRG 4000 предназначен для предварительного определения места повреждения кабельных линий. IRG 4000 используется для определения мест повреждений методами рефлектометрии в однофазных и трехфазных кабельных сетях.

Встроенный 200 МГц регистратор неустановившихся процессов обеспечивает высокую точность измерений. Прибор позволяет проводить поиск неисправностей кабелей в ручном и автоматическом режимах. Программное обеспечение имеет оконный интерфейс, что облегчает пользователю работу с системой. На цветном ЖК-дисплее тонкопленочной технологии могут одновременно отображаться до трех эхограмм, полученных с использованием различных методов. Высокое разрешение наряду с функцией увеличения масштаба обеспечивают предварительную локацию мест повреждений с большой точностью.

Рефлектометр IRG 4000 предназначается для использования в составе мобильной лаборатории для испытания кабелей на базе автофургона. Все операции выполняются с помощью программного обеспечения, управляемого посредством меню, что облегчает работу с системой. С использованием импульсного генератора с выходным импульсным напряжением 20 - 160 кВ и встроенного регистратора неустановившихся процессов, прибор IRG 4000 способен выполнять измерения в соответствии со следующими методами.

Методы измерений импульсного рефлектометра IRG 4000:
- Метод анализа отраженных импульсов;
- Метод вторичного импульса (SIM) / Мультиимпульсный метод (SIM-MIM) — расширение метода SIM с использованием устройства связи SA 32;
- Метод SIM в режиме постоянного тока (SIM DC) — с устройством связи SA 32;
- Дифференциальный метод вторичного импульса — с устройством связи SA 32;
- Импульсный токовый метод — с индуктивным устройством связи SK 1D;
- Метод анализа затухания сигнала — с емкостным устройством связи CC 1;
- Дифференциальный импульсный токовый метод — с индуктивным устройством связи SK 3D;
- Дифференциальный метод анализа затухания сигнала — с индуктивным устройством связи SK 3D.
Функциональные особенности импульсного рефлектометра IRG 4000:
- Автоматическая установка положения курсоров;
- Измерение и отображение рефлектограм для трех фаз;
- Встроенная память на более чем 100000 измерений;
- Выходное напряжение вводимого в кабель импульса: от 20 до 160 В;
- Диапазон измерений (длина кабеля): более 200 км.

Технические характеристики импульсного рефлектометра IRG 4000:

Параметр	Значение
Выходное напряжение передаваемого (зондирующего) импульса	10 … 160 В
Длительность передаваемого (зондирующего) импульса	20 нс … 1,3 мкс
Предельно допустимое напряжение	400 В переменного тока (50/60 Гц)
Выходной импеданс	10 — 2000 Ом, регулируемый
Чувствительность входного делителя	-10 … +60 дБ
Измерительные диапазоны при v/2 = 80 мс/мкс	10 … 3 300 км
Частота квантовая	200 МГц (период 5 нс)
Разрешающая способность	0,1 м (при v/2 = 80 м/мкс)
Погрешность измерений	0,1%
Скорость распространения v/2	20 – 150 м/мкс
Число запоминаемых в памяти эхограмм	> 100000
Дисплей	TFT, размер экрана 15,1 дюйма, 7U
Электропитание от сети	100 … 240 В (50/60 Гц)
Максимальная потребляемая мощность (без учета дисплея)	150 ВА
Интервал рабочих температур	0 … +50 °C
Тип защиты	IP54 защита от брызг и пыли
Размеры прибора IRG 3000 с 12,1-дюймовым дисплеем и корпусом-	483x174x365 мм
Масса	Приблизительно 7 кг

Комплект поставки IRG 4000

№	Наименование	Количество
1	Импульсный рефлектометр IRG 4000	1
2	Программное обеспечение MS Windows XP ML на CD-диске	1
3	Программное обеспечение IRG 3000 на CD-диске	1
4	ЖК-монитор 15,1”, 6 U	1
5	Клавиатура и мышь	1
6	Соединительный кабель для мобильной электротехнической лаборатории (4 x 1 ммІ, 3 м со свободным концом)	1
7	Сетевой кабель, длина 2,5 м	1
8	Руководства по эксплуатации	1
