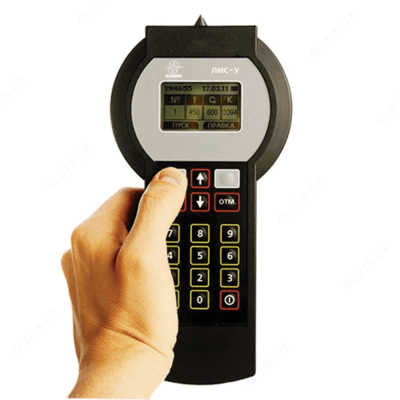

Назначение линейного измерителя состояния опор универсального ЛИС-У:
Прибор ЛИС-У разработан для проведения инженерных обходов и оснащения им участков, обслуживающих ВЛ электропередачи. Прибор предназначен для комплексной инструментальной оценки (неразрушающим акустическим методом контроля) состояния одностоечных (с грунтовой заделкой или на Ж/Б подножнике) деревянных и железобетонных опор воздушных линий электропередачи (ВЛ 0,4-6-10 кВ), а также опор с откосом и на приставках.
Модификация прибора ЛИС-У:
- ЛИС–У предназначен для проведения инженерных обходов и оснащения участков, обслуживающих ВЛ;
- ЛИС–УТ предназначен для работы с транспондерами, внедрёнными в тело опоры (электронный паспорт);
- ЛИС–И - индикатор-пробник, для экспресс диагностики состояния опоры перед подъёмом на неё.
Описание линейного измерителя состояния опор универсального ЛИС-У:
Результатом оценки являются 2 параметра — эквивалентный диаметр опоры (остаточный диаметр здоровой части опоры) и остаточный ресурс опоры (%) для деревянных опор, а также критическая сила и изгибающий момент для железобетонных опор. Данные параметры отражают любые изменения, связанные с внутренней структурой материала, из которого изготовлена опора независимо от её рода, типа пропитки и сроков эксплуатации.
Использование прибора ЛИС-У позволяет осуществлять планирование проведения своевременного обслуживания, восстановительного ремонта или адресной замены выработавших свой ресурс опор.
Универсальность прибора заключается в том, что он может быть использован как в интересах службы эксплуатации, так и в интересах службы ОТ и ПБ.
Особенностью прибора является ведение Журнала событий, в который автоматически записываются абсолютно все действия электромонтёра с прибором при исследовании им деревянной опоры. Так называемый «чёрный ящик», в котором фиксируются дата, время, правильность проведения измерения и т.д. Прочитать или внести изменения в Журнал событий можно только с помощью специальной программы. Количество манипуляций с прибором, записываемых автоматически в Журнал событий также составляет 32000. Далее, запись идёт по кольцу.
В составе программно–аппаратного комплекса (ПАК), прибор позволяет создавать и вести электронные паспорта опор, паспорта линий и гармонично может войти в состав Системы управления активами предприятия.
Особенности использования линейного измерителя состояния опор универсального ЛИС-У:
Прибор ЛИС-У является инструментом, который анализирует акустический отклик опоры и дает точную комплексную оценку её состояния. Методика измерения сводится к нанесению нескольких ударов (1–3) молотком (или любым другим ударником) по опоре. Ответный сигнал принимается прибором через микрофон и обрабатывается по специальному алгоритму четырьмя независимыми каналами. Время обработки сигнала составляет всего лишь 2-3 секунды! Результаты анализа (эквивалентный диаметр опоры и ее остаточный ресурс) выводятся на дисплей, и записываются во внутреннюю память прибора. Результаты измерений могут быть переданы по каналу USB на ПК. Исследование опоры занимает не более 4–5 минут.
Исследование опоры приборами серии «Т», занимает не более 1 минуты.
