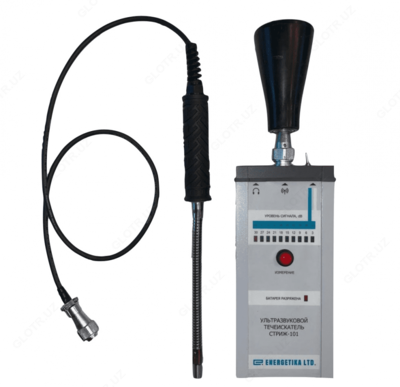

Описание ультразвукового течеискателя СТРИЖ-102 ПРО:
Ультразвуковые течеискатели СТРИЖ – самое эффективное и доступное решение для быстрого и бесконтактного обнаружения повреждений:
- Воздуховодов;
- Газопроводов;
- Сосудов давления;
- Баков, ёмкостей, резервуаров;
- Вакуумных установок;
- Наружных и внутренних инженерных систем при опрессовке воздухом.
Течеискатель СТРИЖ обладает самой высокой чувствительностью среди ультразвуковых течеискателей профессионального класса. Он "слышит" звук утечки уже от 3 дБ. Это значит, что даже самые маленькие дефекты не скроются от контроля, и вы получите результат максимально возможного качества.
Ультразвуковые течеискатели СТРИЖ часто применяются службами предприятий, при регулярных обходах воздуховодов и газопроводов. Их используют для контроля качества и герметичности самых разных емкостей и трубопроводов.
С помощью ультразвуковых течеискателей СТРИЖ вы сможете:
- Заблаговременно выявлять факт появления утечек в воздуховодах и газопроводах;
- Легко обследовать труднодоступное оборудование закрытое кожухами;
- Снизить износ компрессоров и расход энергии из-за постоянного поддержания давления;
- Повысить безопасность производства за счет своевременного устранения дефектов в газопроводах;
- Экономить время при сдаче опрессовки наружных сетей (особенно в зимний период);
- Избежать простоев при поломках оборудования.
Невысокая стоимость прибора гарантирует его окупаемость уже после одного-двух обнаруженных дефектов. При этом они очень просты в работе и не требуют ни поверки, ни обслуживания, ни расходных материалов.
Ультразвуковой течеискатель СТРИЖ-102 ПРО отличается от течеискателя СТРИЖ-101 ПРО:
- наличием единой шкалы 3-60 дБ вместо 2 раздельных шкал;
- соответственно удален переключатель диапазонов;
- добавлен регулятор чувствительности для калибровки прибора в месте измерения;
- добавлен выход на АЦП для компьютерной диагностики.
Это делает прибор СТРИЖ-102 ПРО более эффективным при диагностике оборудования, так как позволяет более корректно измерять превышение шума дефекта над шумовым фоном окружающей среды.
Специальные возможности ультразвукового течеискателя СТРИЖ-102 ПРО:
Диагностика электрооборудования. Детектор утечек с подключенным ультразвуковым микрофоном может быть также использован для обнаружения ультразвука, вызванного коронными разрядами на выключателях, трансформаторов, изоляторов, прерывателей цепи, реле, шинопроводов.
Контроль качества механического оборудования. Специально разработанный контактный зонд позволяет оперативно выявлять места БУДУЩИХ дефектов:
- Подшипников;
- Редукторов;
- Паросепараторов;
- Двигателей;
- Насосов;
- Компрессоров;
- Ремней/цепей/шкивов.
Еще до появления вибрации и разбалансировки, а также проверять запорную арматуру.
Индикация уровня шума дает возможность колличественно оценить и зафиксировать уровень шума. Это позволяет сравнить результаты измерений и выявить еще только с формирующейся в данный момент дефекты (например, нехватка смазки, угроза разрушение подшипника). А также сделать выводы о том, насколько помогли принятые вами меры.
Принцип работы ультразвукового течеискателя СТРИЖ-102 ПРО:
Ультразвуковой течеискатель СТРИЖ-102 ПРО помогает выявлять места негерметичности трубопроводов, ёмкостей, вакуумного оборудования, и любого оборудования, развитие повреждений в котором сопровождается появлением слабого сигнала в ультразвуковом диапазоне, неразличимым для человеческого уха.
Любой дефект газо-воздухопровода, резервуара, газгольдера, любого технологического оборудования, давление в котором отлично от атмосферного в ту или иную сторону – связанный с негерметичностью, сопровождается ультразвуковыми колебаниями, исходящими из места повреждения.
Человеческое ухо не всегда в состоянии услышать эти звуки, так как большинство из них лежит в частотном диапазоне свыше 20 кГц.
Прибор СТРИЖ-102 ПРО улавливает эти колебания с помощью узконаправленного датчика и преобразует их в звуковой диапазон, с выделением информационной составляющей (принцип «супер-гетеродин»).
Оператор, проходя по цеху, методично и поочередно направляет течеискатель на обследуемое оборудование. Будучи направленным в место дефекта, прибор начинает издавать специальные синтезированные звуки, одновременно загорается светодиодный индикатор. Амплитуда звука и количество горящих светодиодов увеличиваются по мере приближения к месту дефекта.
При необходимости оператор может быстро надеть на базовый зонд насадку с гибким наконечником, для обследования труднодоступных мест и точной локализации микроповреждений.
Имеющийся в наличии резиновый конус, надетый на датчик, позволяет чувствовать дефекты на удаленном расстоянии. Также доступен контактный зонд, позволяющий проверить подшипники, задвижки, клапана.
Обнаруженные дефекты отмечаются маркером или мелом, а также вносятся в отчет для планового или аварийного ремонта.
Входящий в комплект прибора ультразвуковой генератор применяется как источник ультразвука, для локализации мест негерметичности емкостей, замкнутых объемов, а также для тестирования прибора.
Использование течеискателей СТРИЖ-102 ПРО не требует специальной подготовки и обучения. С ними может справится любой сотрудник квалификации от слесаря до инженера. Единственный орган управления - регулятор чувствительности, он же выключатель прибора. Все очень просто.
