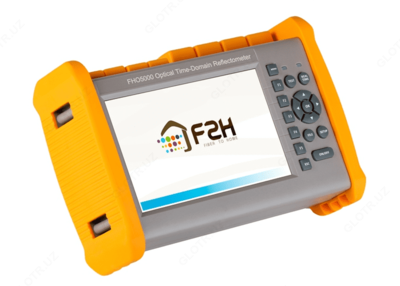

FHO5000-T43F-TsLs — оптический рефлектометр 1310/1550/фильтрованная 1625 нм, 43/41/41 дБ, VFL, TS, LS
Описание товара
-
Описание оптического рефлектометра 1310/1550/фильтрованная 1625 нм, 43/41/41 дБ, VFL, TS, LS FHO5000-T43F-TsLs:
FHO5000-T43F-TsLs – оптический рефлектометр (OTDR) нового поколения, предназначенный для диагностики волоконно-оптических линий связи городского и магистрального масштаба. FHO5000-T43F-TsLs обеспечивает высокую производительность и точность измерений, предназначен для работы с одномодовым волокном дальностью до 165 км. Встроенный фильтр на 1625 нм позволяет тестировать активную оптическую линию (светлое волокно), не нарушая передачу на других длинах волн, что часто необходимо в FTTx/PON сетях. Компактные размеры и продуманный дизайн делает работу с прибором простой и удобной для пользователей с любым уровнем подготовки.
FHO5000-T43F-TsLs посылает в оптическое волокно импульсы света, которые отражаясь от различных неоднородностей возвращаются в приемопередающий порт прибора с различной временной задержкой и уровнем мощности. На основе данной информации на экране прибора стоится рефлектограмма, на которой отображаются все обнаруженные события такие как: соединение коннекторов, оптическая сварка, макроизгиб, сплиттер, конец волокна. Для каждого события определяется расстояние и затухание.
Встроенный порт определителя обрывов VFL предоставляет возможность провести визуальный контроль состояние волокна. В волокно подается свет красного спектрального диапазона на длине волны 625 нм, который проходит сквозь оболочку волокна в местах ее повреждения и на макроизгибах, тем самым, позволяя визуально локализовать проблемные участки.
Особенности оптического рефлектометра 1310/1550/фильтрованная 1625 нм, 43/41/41 дБ, VFL, TS, LS FHO5000-T43F-TsLs:
- Продуманный дизайн, прочный корпус;
- Компактный, легкий;
- Режим измерений в реальном времени;
- Контроль наличия света в волокне с целью предотвращения повреждения;
- Встроенный определитель обрывов (в базовой комплектации);
- Измеритель мощности (опция);
- Источник излучения (в базовой комплектации);
- Сенсорный экран (в базовой комплектации);
- Оптический микроскоп (опция);
- Опция Wi-Fi (опция);
- Установка маркеров, 2 шт;
- Память на 40000 рефлектограмм;
- Программное обеспечение для генерации отчетов.
-
Технические характеристики оптического рефлектометра 1310/1550/фильтрованная 1625 нм, 43/41/41 дБ, VFL, TS, LS FHO5000-T43F-TsLs:
Параметр Значение Длина волны 1310/1550/ фильтрованная 1625 нм Динамический диапазон 43/41/41 дБ Мертвая зона со затуханию (ADZ) 5 м Мертвая зона по событиям (EDZ) 1 м Ширина импульса 3 нс, 5 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс Количество точек выборки 128 000 Разрешение по расстоянию минимум 0,25 м Линейность 0,05 Порог по потерям 0,01 дБ Разрешение по потерям 0,001 дБ Разрешение по расстоянию 0,01 м Погрешность по расстоянию ± (1 м + измеренное расстояние х 3 х 10-5 + разрешение по расстоянию) Определитель обрывов 10 мВт, 2 Гц Тип оптического коннектора FC/PC
SC/PC, ST/PC, LC – опционально

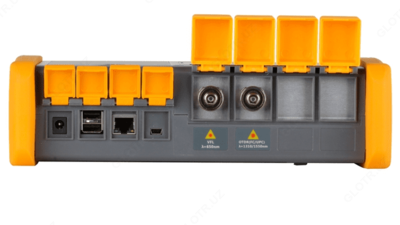

APC полировка доступна только при совместном заказе с приборомПамять 40 000 рефлектограмм Интерфейсы RJ-45-1 шт.;
USB-3 шт. (тип А - 2 шт., тип B - 1 шт.)Экран цветной, TFT-LCD 7 дюймов, сенсорный Питание сеть 220В или аккумулятор (6 часов работы от аккумулятора) Температура эксплуатации от -10 до +50 °C Температура хранения от -20 до +70 °C Габариты 253×168×73,5 мм Вес (нетто) 1,5 кг Источник излучения LS через OTDR порт Режим работы через OTDR порт Длины волн 1310/1550/1625 нм Выходная мощность -25 до 0 дБм Точность ± 0,5 дБ Тип коннектора FC/PC по умолчанию или по типу коннектора OTDR порта -
Комплект поставки FHO5000-T43F-TsLs
№ Наименование Количество 1 Оптический рефлектометр FHO5000-T43F-TsLs 1 2 Адаптер питания 12В 1 3 Аккумуляторная батарея Lithium 1 4 Оптический адаптер FC 1 5 Определитель обрывов VFL 10 мВт 1 6 USB-кабель 1 7 Инструкция по эксплуатации 1 8 Сумка для транспортировки 1
