УППУ-МЭ 3.3Т1-П-10 — переносной поверочный комплекс (кл.т. 0,1)

Описание товара

азначение переносного поверочного комплекса УППУ-МЭ 3.3Т1-П-10:

Переносной поверочный комплекс УППУ-МЭ 3.3Т1-П-10 предназначены для автоматизированной поверки в лабораторных условиях и на местах эксплуатации:
- однофазных и трехфазных счетчиков электрической энергии кл. точности 0,05 и менее точных;
- однофазных и трехфазных ваттметров, варметров, энергетических фазометров, частотомеров;
- вольтметров, амперметров;
- анализаторов ПКЭ по ГОСТ 30804.4.30.
Состав переносного поверочного комплекса УППУ-МЭ 3.3Т1-П-10:
- эталонный прибор Энергомонитор 3.3Т1;
- переносной программируемый источник тока и напряжения Энергоформа 3.3-12 (12 A max) или Энергоформа-3.3-100 (120 А max).
Для автоматической поверки счётчиков и формирования протоколов (в том числе по ГОСТ ИСО/МЭК 17025-2009, включая в них данные об условиях окружающей среды) комплект установки может дополняться комплексом МЭ-Сервис-П.

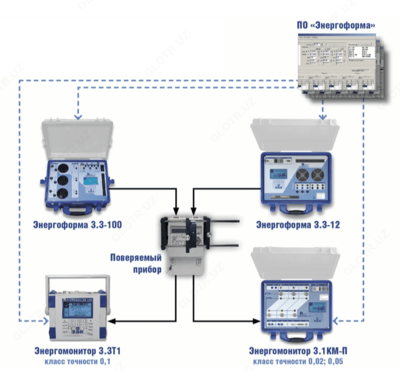

Рис. 1. Пример схемы поверки однофазного счетсика электроэнергии на установке УППУ-МЭ 3.3Т1-П-10

Технические характеристики прибора для измерений электроэнергетических величин и показателей качества электроэнергии Энергомонитор-3.3 Т1:

Параметр	Значение
Диапазоны измерений тока	5мА÷0,75А 25мА÷7,5А 250мА÷75А 100мА÷15А (кл.)
Электропитание от сети переменного тока	100...264 В, (50 ± 5) Гц
Потребляемая мощность по цепи переменного то	Не более 20 ВА
Потребляемая мощность по цепи постоянного тока при напряжении 12 В (от адаптера питания или УЗП)	Не более 8 ВА
Время работы от устройства зарядно-питающего УЗ	Не менее 2 ч
Безопасность по ГОСТ 12.2.091-2012 (IEC 61010-1)	*
Степень защиты корпуса	IP 40
Категория измерений	II и III
Защита от поражения электротоком	Двойная изоляция
Габаритные размеры (Длина × Ширина × Высота)	Не более 250 × 280 × 80 мм
Масса	Не более 2,0 кг
Рабочие условия эксплуатации
Температура окружающего возд	от –20 до 55 °С
Относительная влажность воздуха	до 90 % при 30 °С
Атмосферное давление	70–106,7 кПа (537–800 мм рт. ст.)
Измеряемые величины	Диапазон измерений	Основная погрешность измерений
		Прибор с БТТ	Прибор с клещами повышенной точности
Метрологические характеристики
Действующее (среднеквадратическое) значе - ние переменного напряжения	от 1 до 360 В ( U _н = 60; 120; 240 В)	0,1 % ¹
Действующее (среднеквадратическое) значе - ние переменного тока	от 5 мА до 60 А (БТТ I _н = 0,5; 5; 50 А)	0,1 % ²	-
	от 50 мА до 4500 А (Клещи I _н = 10; 100; 1000; 300; 3000 А)	-	0,5 % ³
Фазовый угол между фазными напряжениями первых гармоник	от 0° до 360°	Абсолютная: 0,1°
Фазовый угол между напряжением и током первой гармоники одной фазы	от 0° до 360°	Абсолютная
		0,2°	0,5°
Активная электрическая мощность	от 0,01 U _н до 1,5 U _н , К _P = 1	Относительная
	0,1 I _н ≤ I < 1,5 I _н	0,1 %	0,5 %
	0,01 I _н ≤ I < 0,1 I _н	0,2 %	-
Реактивная электрическая мощность	от 0,05 I _н U _н до 1,5 I _н ∙ 1,2 U _н	Относительная
	К _Q = 1	0,3 %	1,0 %
	К _Q = 0,45L...0...–0,45C	0,5 %	2,0 %
Коэффициент мощности	от –1,0 до +1,0	Абсолютная
		0,02	0,05
Частота переменного тока	от 45 до 70 Гц	Абсолютная: 0,01 %
Коэффициент несимметрии напряжения по обратной и нулевой последовательностям	от 0 до 50 %	Абсолютная: 0,2
Коэффициенты искажения синусоидальности кривой напряжения и n -й гармониче ской со - ставляющей напряжения ( n от 2 до 40)	от 0 до 49,9 %	Абсолютная: 0,05 % (Коэффициент < 1,0)
		Относительная: 5,0 % (Коэффициент ≥ 1,0)
Коэффициенты искажения синусоидальности тока и n -й гармониче ской составляющей тока ( n от 2 до 40)	от 0 до 49,9 %	Абсолютная: 0,1 (Коэффициент < 1,0)
		Относительная: 10,0 % (Коэффициент ≥ 1,0)
Амплитудная погрешность измерительных трансформаторов тока и напряжения δ	от 1 до 100 %	Абсолютная: (0,02 + 0,02\|δ\|) %
Угловая погрешность измерительных транс - форматоров тока и напряжения ∆	от 0,1' до 180°	(1,0 + 0,1\|∆\|)'
Длительность провала напряжения и времен - ного перенапряжения	от 0,02 с	0,02 c
Глубина провала напряжения	от 10 до 100 %	Относительная: 10,0 %
Коэффициент временного перенапряжения	от 1,10 до 7,99 отн. ед.	Относительная: 2,0 %
Кратковременная доза фликера	от 0,25 до 10	5,0 % (∆ U / U ≤ 20 %)
¹±[0,1 + 0,01(( U _н / U ) – 1)] % ²±[0,1 + 0,01(( I _н / I ) – 1)] % ³±[0,5 + 0,05(( I _н / I ) – 1)] %
Параметр	Вход	Выход
Параметры импульсного входа/выхода
Уровень	5...15 В	5 В
Максимальная частота	36 кГц	18 кГц
Длительность	>10 мкс	10 ± 2 мкс
Постоянна	1...999 999 999 имп./(кВт ∙ ч)	= 14 400 000/( I _н • U _н ) имп/(Вт • ч)
