ИКВ-05 — комплекс безразборного контроля высоковольтных выключателей

Описание товара

Описание комплекса для безразборного контроля высоковольтных выключателей ИКВ-05:

Комплекс ИКВ-05 предназначен для безразборного контроля элегазовых, вакуумных, масляных высоковольтных выключателей всех типов и классов напряжений, имеющих до 3-х разрывов на полюс.

Особенности комплекса для безразборного контроля высоковольтных выключателей ИКВ-05:

Комплекс состоит из трех приборов, что обеспечивает контроль большинства основных характеристик высоковольтных выключателей:

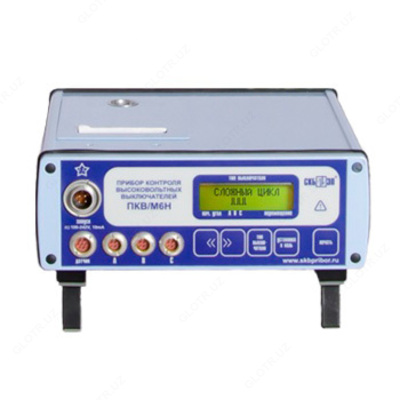

- Функциональный прибор ПКВ/М6Н в облегченной комплектации;
- Пульт для испытаний при пониженном напряжении ПУВ-регулятор;
- Микроомметр МИКО-1.
Комплекс позволяет проводит:
- Контроль временных характеристик вакуумных высоковольтных выключателей, отделителей и короткозамыкателей;
- Проверка работоспособности в простых операциях "В" и "О";
- Проверка работоспособности в сложных циклах;
- Испытания при пониженном напряжении с определением величины минимального напряжения срабатывания;
- Испытания многократными опробованиями в сложных циклах и ресурсные испытаний при разработке и производстве выключателей;
- Измерения переходного сопротивления контактов и всего токоведущего контура выключателей, разъединителей и отделителей; переходные сопротивления болтовых и сварных соединений проводов, шин и токопроводов и т.п.

Технические характеристики комплекса для безразборного контроля высоковольтных выключателей ИКВ-5:

Параметр	Значение
ПКВ/М6Н
Диапазон измерения и регистрации интервалов времени с	0.002 + 52
Предел допускаемой основной абсолютной погрешности измерения интервалов времени мс	[0,1+0,0001 *tx], tx- измеренный интервал времени
Предел дополнительной погрешности измерения интервалов времени в рабочих диапазонах питающих напряжений и температур	не более 0.1 от основной погрешности
Потребляемая мощность не превышает Вт	20
Температурный диапазон эксплуатации °С	-20 + +45
Габариты измерительного блока (длина*ширина‘высота) мм	21323289
Масса измерительного блока кг	2.8
МИКО-1
Диапазон измеряемых сопротивлений Rx мкОм	0 + 20000
Предел допускаемой абсолютной основной погрешности измерения. мкОм	±(1+0.0rRx). Rx - измеренное значение сопротивления
Предел допускаемой абсолютной дополнительной погрешности, связанной с остальными влияющими величинам	не превышает одной десятой предела основной погрешности
Время установления рабочего режима	не более 4 с
Время измерения	не более 9 с
Потребляемая мощность в режиме заряда аккумулятора	не более 20 Вт
Емкости аккумулятора	не менее 100 замеров
Рабочий ток через измеряемое сопротивление	до 50А
Температурный диапазон эксплуатации. °С	-15-+40
Габариты измерительного блока Сцлинаширинавысота) мм	21023575
Масса измерительного блока, кг	3.6
ПУВ-регулятор (ПКВ-35)
Число каналов управления выключателем (О и В)	2
Диапазон входного напряжения, В	90...300
Диапазон выходного напряжения, В	40...285
Дискретность задания выходного напряжения, В	1
Максимальный ток нагрузки, A	35
Максимальная коммутируемая мощность, ВА	12000
Погрешность измерения входного и выходного напряжений, %	1
Пределы задания длительности импульсов включения \ отключения , с	0...1,99
Пределы задания длительности бестоковой паузы, с	0...99,99
Габариты, мм	156х270х140
Вес, не более, кг	6
