ИКВ-03 — комплекс безразборного контроля высоковольтных выключателей

Описание товара

Описание комплекса для безразборного контроля высоковольтных выключателей ИКВ-03:

Комплекс ИКВ-03 предназначен для безразборного контроля элегазовых, вакуумных, масляных высоковольтных выключателей всех типов и классов напряжений, имеющих до 3-х разрывов на полюс.

Особенности комплекса для безразборного контроля высоковольтных выключателей ИКВ-03:

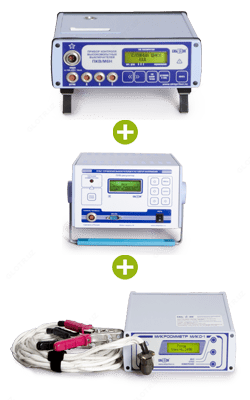

Комплекс состоит из трех приборов, что обеспечивает контроль большинства основных характеристик высоковольтных выключателей:
- Функциональный прибор ПКВ/М6Н в стандартной комплектации;
- Пульт для испытаний при пониженном напряжении ПУВ-регулятор;
- Микроомметр МИКО-1.
Комплекс позволяет проводит:
- Контроль параметров скорости и хода масляных, вакуумных и элегазовых высоковольтных выключателей;
- Контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;
- Проверка работоспособности в простых операциях "В" и "О";
- Проверка работоспособности в сложных циклах;
- Испытания при пониженном напряжении с определением величины минимального напряжения срабатывания;
- Испытания многократными опробованиями в сложных циклах и ресурсные испытаний при разработке и производстве выключателей;
- Измерения переходного сопротивления контактов и всего токоведущего контура выключателей, разъединителей и отделителей; переходные сопротивления болтовых и сварных соединений проводов, шин и токопроводов и т.п.

Технические характеристики комплекса для безразборного контроля высоковольтных выключателей ИКВ-03:

Параметр	Значения
Количество дискретных каналов контроля контактов, шт	3
Диапазон измерения временных интервалов, с	0,0004-5,2
Погрешность измерения временных интервалов, мс	±0,1
Количество каналов инкрементных датчиков перемещения, шт	1
Диапазон измерения скорости, м/с	0,002-20
Погрешность измерения скорости, %	<4
Диапазон измерения хода, мм	0-900
Погрешность измерения хода с инкрементным датчиком, мм	± 1
Число каналов управления выключателем, шт	2
Диапазон входного напряжения, В	90-300
Диапазон выходного напряжения, В	40÷ (Uвх-15)
Дискретность задания выходного напряжения, В	1
Максимальный ток нагрузки, А	35
Погрешность измерения входного и выходного напряжений, %	1
Пределы задания длительности импульсов включения/отключения, с	0-1,99
Диапазон измеряемых сопротивлений Rх, мкОм	0 ÷ 20000
Предел абсолютной основной погрешности измерения, мкОм	±(1+0,01*Rх)
Вес, кг	12
