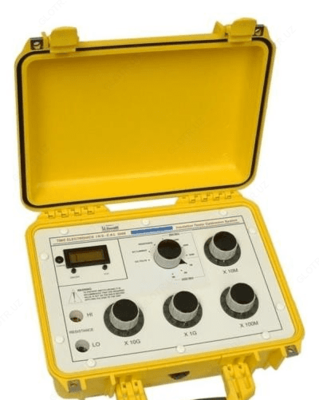

TE5069 — изолированная калибровочная система тестеров (100КОм - 100ГОм)

Описание товара

Назначение изолированной калибровочной системы тестеров ТЕ5069:

Модель Time Electronics 5069 используется для калибровки и поверки универсальных тестеров изоляции с испытательным напряжением до 10 кВ

Описание изолированной калибровочной системы тестеров ТЕ5069:

Прибор ТЕ5069 встроен в высокопрочный пластмассовый корпус и заряжается от аккумуляторной батареи, что обеспечивает полную изоляцию от сети и предотвращает посторонние утечки. Напряжение холостого хода и ток короткого замыкания отображаются на цифровом счётчике, встроенном в лицевую панель прибора. Сопротивление изоляции эмулируется прецизионным четырёхдекадным блоком сопротивления, который может быть установлен на 100 ГОм (максимальное значение) с шагом 10 Мом. Имеются дополнительные значения сопротивления для быстрой установки – 100 кОм, 200 кОм, 500 кОм, 1 МОм, 2 МОм и 5 МОм.

Калибратор TE5069 выполнен в стиле хорошо зарекомендовавшей себя калибровочной системы 5080 PATCAL компании Time Electronics, но его можно использовать для напряжения до 10 кВ.

Особенности изолированной калибровочной системы тестеров ТЕ5069:
- Шесть значений сопротивления изоляции от 100 кОм до 100 ГОм
- Основная погрешность измерения – 1%
- Максимальное напряжение – 10 кВ
- Работает от аккумулятора
- Постоянное соединение и отсутствие дуги
- Полностью изолированные безопасные соединители
- Отображение напряжения холостого хода (0–2 кВ или 0–10 кВ)
- Отображение тока короткого замыкания (0–2 мА или 0–20 мА)

Технические характеристики изолированной калибровочной системы тестеров ТЕ5069:

Параметр	Значения
Сопротивление (Ом)	9x10Г, 9x1Г, 9x100М, 9x10M плюс 5M, 2M,1M, 500K, 200K, 100K
Погрешность сопротивления	100K - 5M, 1%, 10M - 10Г, 1%. 10Г -100Г, 5%
Температурный коэффициент	не более 250 ррт на °С
Напряжение холостого хода	диапазоны 0–2 кВ, погрешность ±1% для полной шкалы
Напряжение холостого хода	диапазоны 0–10 кВ, погрешность ±2% для полной шкалы
Отображение напряжения	1,999 и 10,00 кВ, полная шкала
Ток короткого замыкания	0–2 мА, 0–20 мА, ±1%
Отображение тока	1,999 мА и 19,99 мА, полная шкала
Электропитание	Внутренний NiCad аккумулятор 6 В, срок работы >150 ч. между зарядом
Габаритные размеры	380x254x132 мм
Вес	4.4 кг
Дополнительные компоненты	соединительные провода с открытыми концами; зарядное устройство от сети 230 В 50 Гц
