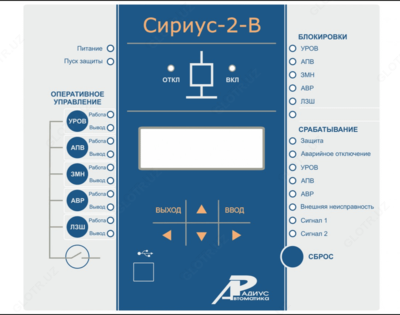

Сириус-2-В — устройство микропроцессорной защиты вводов в сетях напряжением 6-35 кВ c функцией АВНР

Описание устройства микропроцессорной защиты вводов в сетях напряжением 6-35 кВ c функцией АВНР Сириус-2-В:

Устройство Сириус-2-В предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации ввода напряжением 3–35 кВ.

Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Устройство имеет специальное исполнение «БПТ», предназначенное специально для применения на подстанциях с переменным оперативным током.

Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.

На основании лицензий на конструирование и изготовление оборудования для атомных станций, полученных ЗАО «РАДИУС Автоматика», устройство допускается для применения на атомных станциях.

Устройство имеет сертификат системы «ГАЗПРОМСЕРТ» о соответствии требованиям нормативных документов ОАО «Газпром».

Функции защиты устройства микропроцессорной защиты вводов в сетях напряжением 6-35 кВ c функцией АВНР Сириус-2-В:

• Трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может иметь комбинированный пуск по напряжению, первые две ступени могут быть выполнены направленными);
• Автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
• Возможность работы МТЗ-1 в качестве ускоряющей отсечки;
• Защита от обрыва фазы питающего фидера (ЗОФ);
• Сигнализация однофазных замыканий на землю по напряжению нулевой последовательности;
• Защита минимального напряжения (ЗМН);
• Логическая защита шин (ЛЗШ).

Функции автоматики устройства микропроцессорной защиты вводов в сетях напряжением 6-35 кВ c функцией АВНР Сириус-2-В:

• Операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
• Возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
• Формирование сигнала УРОВ при отказах своего выключателя;
• Отключение выключателя по входу УРОВ от нижестоящих выключателей;
• Однократное АПВ;
• Формирование сигнала АВР на включение секционного выключателя или резервного ввода;
• Автоматическое восстановление схемы нормального режима после АВР.

Дополнительные сервисные функции устройства микропроцессорной защиты вводов в сетях напряжением 6-35 кВ c функцией АВНР Сириус-2-В:

• Определение вида повреждения при срабатывании МТЗ;
• Фиксация токов и напряжений в момент аварии;
• Измерение времени срабатывания защиты и отключения выключателя;
• Встроенные часы-календарь;
• Возможность встраивания устройства в систему единого точного времени станции или подстанции;
• Измерение текущих фазных токов, напряжений, мощности;
• Дополнительные реле и светодиоды с функцией, заданной пользователем;
• Цифровой осциллограф;
• Регистратор событий.

Эксплуатационные возможности устройства микропроцессорной защиты вводов в сетях напряжением 6-35 кВ c функцией АВНР Сириус-2-В:

• Выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
• Задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
• Ввод и хранение уставок защит и автоматики;
• Контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
• Определение места повреждения линии (для воздушных линий);
• Передачу параметров аварии, ввод и изменение уставок по линии связи;
• Непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
• получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
• гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.
