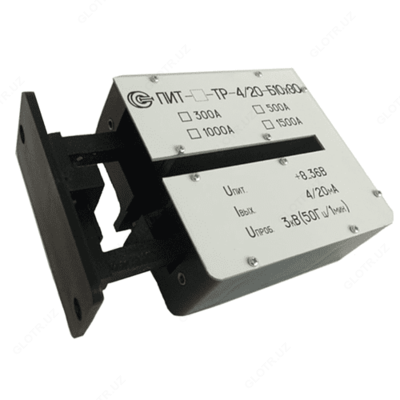

ПИТ-_-ТР-4/20-Б50 — разъемный преобразователь измерительный переменного тока

Описание товара

Назначение разъемного преобразователя измерительного переменного тока ПИТ-_-ТР-4/20-Б50:

Измерительные преобразователи серии ПИТ-_-ТР-4/20-Б50 предназначены для бесконтактного измерения переменных токов без разрыва цепи

Разъемные измерительные преобразователи тока ПИТ-_-ТР-4/20-Б50 предназначены для оперативного включения в процесс производства без его остановки. Монтируются на токовую шину и позволяют измерять переменный ток в широких пределах от 500 А до 1000 А.
- ПИТ-500-ТР-4/20-Б50 - разъемный преобразователь измерительный переменного тока 0...500 А;
- ПИТ-750-ТР-4/20-Б50 - разъемный преобразователь измерительный переменного тока 0...750 А;
- ПИТ-1000-ТР-4/20-Б50 - разъемный преобразователь измерительный переменного тока 0...1000 А.
Преобразователь состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.

Технические характеристики разъемного преобразователя измерительного переменного тока ПИТ-_-ТР-4/20-Б50:

Параметр	Значение
	ПИТ-500-ТР-4/20-Б50	ПИТ-750-ТР-4/20-Б50	ПИТ-1000-ТР-4/20-Б50
Диапазон измеряемых токов, А	0...500	0...750	0...1000
Полоса пропускания, Гц	50
Номинальный выходной сигнал, В (мА)	(4/20)
Диаметр отверстия под токовую шину, мм	50
Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ	5
Напряжение питания, В	15...30
Габаритные размеры, мм	65х110х144
Масса, г	500

Комплект поставки ПИТ-_-ТР-4/20-Б50

№	Наименование	Количество
1	Разъемный преобразователь измерительный переменного тока ПИТ-_-ТР-4/20-Б50 в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
