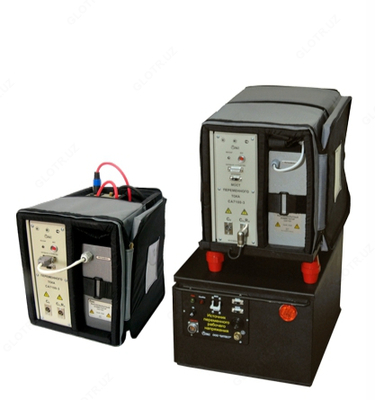

СА7100-3 — высоковольтный мост переменного тока/комплект диагностический

Описание товара

Описание высоковольтного моста переменного тока/комплекта диагностического СА7100-3:

Прибор поставляется в трех модификациях:

СА7100-3 - высоковольтный мост переменного тока, который предназначен для измерений электрической емкости и тангенса угла диэлектрических потерь, а также напряжения и частоты переменного тока и сопротивления постоянному току;
СА7100-3К - комплект диагностический на базе моста переменного тока высоковольтного СА7100-3, который предназначен для стационарного использования в составе передвижной лаборатории, выполняющей испытания высоковольтного оборудования;
СА7100-3КП - комплект диагностический на базе моста переменного тока высоковольтного СА7100-3, который предназначен использования в виде передвижной установки, выполняющей испытания высоковольтного оборудования.

Назначение высоковольтного моста переменного тока СА7100-3:

Мосты переменного тока высоковольтные автоматические серии СА7100 предназначены для измерений электрической емкости и тангенса угла диэлектрических потерь, напряжения и частоты переменного тока, сопротивления постоянному току.

Основные измеряемые величины	Исполнения
Основные измеряемые величины	СА7100-2	СА7100-3
Емкость и тангенс угла потерь
Сопротивление постоянному току при напряжении до 2,5 кВ
Рабочее напряжение (напряжение, приложенное к эталонному конденсатору) и его частота в следящем режиме

Особенности высоковольтного моста переменного тока/комплекта диагностического СА7100-3:

Измерение тангенса угла потерь, электрической емкости, сопротивления изоляции, коэффициента абсорбции с одного подключения к объекту;
Коммутация схемы измерения (прямая – перевернутая);
Наличие встроенного эталонного конденсатора;
Полная электробезопасность персонала при работе с прибором благодаря использованию волокно-оптического кабеля;
Измерение больших емкостей с использованием;
Расширителя диапазона СА7150;
Измерение сопротивления при постоянном напряжении до 2,5 кВ;
Дифференциальный контроль изоляции объектов, находящихся под рабочим напряжением с использованием Устройства согласования автоматизированного СА7140;
Возможность эксплуатации в стационарных и передвижных лабораториях.

Область применения высоковольтного моста переменного тока СА7100-3:

Проведение испытания силовых трансформаторов, реакторов, измерительных трансформаторов, высоковольтных вводов, выключателей, разрядников и конденсаторов. Контроль изоляции и измерения параметров электротехнического, электронного оборудования и их компонентов при производстве и эксплуатации. Поверка, калибровка, метрологическая аттестация и испытания средств измерительной
