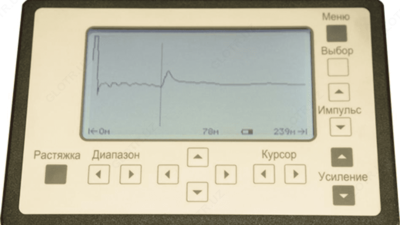

СОВА с функцией моста и измерителем U, R, C — рефлектомер

Описание товара

Назначение рефлектомера СОВА с функцией моста и измерителем U, R, C
- Определение характера неисправностей и расстояния до места повреждения в симметричных, несимметричных телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии.
- Определение расстояния до места повреждения мостовым методом.
- Измерение напряжения, сопротивления, емкости и омической асимметрии.
Отличительные особенности рефлектомера СОВА с функцией моста и измерителем U, R, C
- Высокая чувствительность - отраженный сигнал с амплитудой 0,3мв (300мкВ) можно развернуть на весь экран.
- Высокая точность.
- Большое поле для отображения рефлектограмм и текста на дисплее 115х65мм.
- Малые габариты и вес.
- Доступная цена.
- Универсальность методов измерения.

Технические характеристики рефлектомера

Параметр	Значение
Диапазон измеряемых расстояний	до 20 км (минимальный диапазон - от 0 до 60 м)
Длительность зондирующего импульса	от 5 нс до 50 мкс
Амплитуда зондирующего импульса	5 В
Максимальное разрешение	0,25 м
Инструментальная погрешность на диапазонах 1км и более	не превышает 0,15 %
Установка коэффициента укорочения с шагом	0,001 (таблица коэффициентов для стандартных кабелей)
Перекрываемое затухание	92 дБ
Максимальная чувствительность	отраженный сигнал 0,3мВ. дает отклонение на весь экран
ЖКИ	128 х 240 точек с подсветкой
Растяжка	возможность растяжки любого участка диапазона до минимального шага
Память	возможность долговременного хранения в памяти до 10-ти рефлектограмм
Режим сравнения различных рефлектограмм	да
Цифровая фильтрация аддитивных и синхронных помех	да
Питание	от внутренних аккумуляторов или / и от сети 220В / 50Гц через адаптер 6В/0,5А
Отдельный канал посылки импульсов для определения мест перепутывания жил в кабелях	да
Время непрерывной работы от аккумуляторов	да

Технические характеристики моста

Параметр	Значение
Диапазон измерения постоянного напряжения	от 0 до 350 В
Диапазон измерения переменного напряжения	от 0 до 250 В
Погрешность измерения напряжений	не более 2 % + 0.1 В
Входное сопротивление	не более 2 МОм
Диапазон измерения сопротивлений	от 0.1 Ом до 50 ГОм
Погрешность измерения в диапазоне до 1 ГОм в диапазоне свыше 1 ГОм	не более 2% + 0.1 Ом не более 10%
Диапазон измерения емкости	от 0.1 нФ до 80 мкФ
Погрешность измерения	не более 2% + 0.1 нФ
Погрешность измерения расстояния до повреждения изоляции (утечки) при сопротивлении утечки от 0 до 10 МОм при сопротивлении утечки от 10 до 50 МОм	не более 0.1% +1м не более 0.5% +1м
Погрешность измерения асимметрии	не более 0.1% +0.1 Ом
Габариты	190 х 140 х 50мм
Вес	не более 0,5 кг
