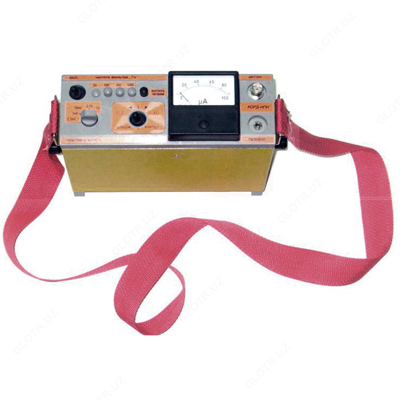

КОРД-ИПИ — искатель повреждений изоляции

Описание товара

Назначение искателя повреждений изоляции КОРД-ИПИ:
- Нахождение бесконтактным и контакным способами мест сквозных повреждений в изоляционном покрытии строящихся и эксплуатируемых распределительных металлических газопроводов, уложенных под различными видами дорожных покрытий, без вскрытия грунта;
- Определение бесконтактным способом месторасположения и глубины заложения газопровода;
- Определение месторасположения силовых электрических кабелей под нагрузкой;
- Бесконтактный контроль распределения защитного катодного тока на трубопроводе любого назначения;
- Обнаружение мест натекания блуждающих токов промышленной частоты.
Особенности искателя повреждений изоляции КОРД-ИПИ:

Индикатор повреждения изоляции КОРД ИПИ предназначен для быстрого и качественного определения мест повреждения изоляции подземных коммуникаций. Также может быть использован как трассоискатель высокой точности для определения мест прохождения газопроводов, силовых кабелей промышленной частоты, линий связи, подземных фидеров трамвайно – троллейбусных сетей.

Специальный входной каскад прибора позволяет применять его без подключения генератора и обследовать трассу трубопровода, находящегося непосредственно под ЭХЗ , либо обследовать силовые кабели, находящиеся под напряжением.

Приёмник КОРД ИПИ выполнен в лёгком влагозащитном корпусе и предназначен для работы как по электромагнитному, так и по электрическому полю.

Обладает хорошей избирательностью и наличием 4 рабочих частот, где все частоты могут быть выполнены на заказ (от 50 Гц до 64 кГц).

Прибор прост в эксплуатации и обладает всеми необходимыми функциями для обследования подземных коммуникаций.

Индикатор предназначен для работы в полевых условиях, в частности воздействия климатических факторов У1 ГОСТ 15150 в диапазоне температур от минус 25 до 35°С и относительной влажности воздуха не более 80% при 20°С, при условии, что промерзание грунта над газопроводом (коммуникациями) не более 10 см.

Технические характеристики искателя повреждений изоляции КОРД-ИПИ:

Параметр	Значения
Номинальная мощность генератора, Вт	40
Потребляемая мощность генератора	60
Рабочие частоты генератора, Гц	1000 (с точностью по кварцу)
Частота модулятора в генераторе	0,7 ±0,3
Сопротивление нагрузки, Ом	1 ... 1000
Напряжение питания генератора, В	12
Напряжение питания приёмника, В	9..12
Чувствительность приёмника, мкВ	не хуже 2,5
Частота настройки фильтров приёмника, Гц	любые по заказу (50, 100, 300, 1000)
Неравномерность коэффициента усиления приемника по частотам, не более, %	2,5
Источник питания приемника	автономный
Источник питания генератора	от аккумулятора автомобиля
Время непрерывной работы приемника, ч	48
Ось катушки	поворот 45° / 90°
Габаритные размеры приёмника, мм	180х65х120
Габаритные размеры генератора, мм	170х95х150
Масса приемника, кг	1,2
Масса генератора, кг	2,5
Принимаемые частоты индуктивного датчика , Гц
Катушка сплошная	50...1000
Ось катушки	поворот 45/90 градусов
Масса датчика, кг	0,5

Комплект поставки КОРД-ИПИ

№	Наименование	Количество
1	Генератор ГИ-02	1
2	Приёмник	1
3	Датчик индуктивный	1
4	Кабель соединительный 10 м	2
5	Штыри измерительные	2
6	Наушники, комплект	1
7	Элементы питания 1,5V АА	6
8	Руководство по эксплуатации	1
9	Свидетельство о калибровке	1
10	Ящик укладочный	1
