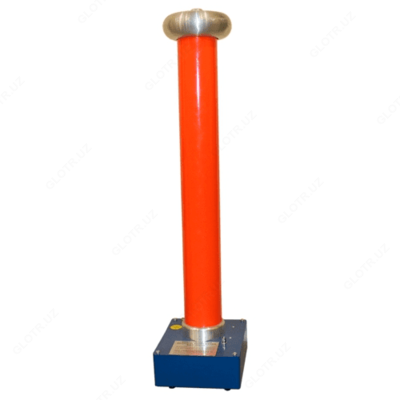

ВДН-100кВ — делитель напряжения высоковольтный
Описание товара
-
Назначение делителя напряжения высоковольтного ВДН-100кВ:
Высоковольтные делители напряжения ВДН-100кВ предназначены для использования в качестве масштабного преобразователя высоких напряжений постоянного тока и переменного тока промышленной частоты в сетях электроэнергетических объектов и в высоковольтных лабораториях при проведении испытаний.
Описание делителя напряжения высоковольтного ВДН-100кВ:
Высоковольтные делители напряжения ВДН-100кВ собраны по схеме резистивно-емкостного масштабного преобразователя. Корпуса делителей состоят из диэлектрических материалов. Охлаждение элементов делителей осуществляется с помощью отверстий, находящихся в основании и в верхней крышке корпуса.
-
Технические характеристики делителя напряжения высоковольтного ВДН-100кВ:
Параметр Значение Технические характеристики блока высокого напряжения Диапазон измеряемых напряжений переменного тока частоты 50 Гц (действующее значение), кВ 1 - 100 Диапазон измеряемых напряжений постоянного тока, кВ 1 - 100 Коэффициент деления 1000:1 Входное сопротивление высоковольтного плеча, МОм 1200 Предел допустимой приведенной основной погрешности измерения напряжения постоянного тока, не более ±3% Предел допустимой приведенной основной погрешности измерения напряжения переменного тока, не более ±3% Габаритные размеры высоковольтного блока, мм 200*200*810 Масса высоковольтного блока, кг, не более 4,2 Рабочие условия эксплуатации Диапазон рабочих температур, °С От +10 до +35 Относительная влажность воздуха при 25 °С, %, не более 80 Атмосферное давление, кПа 84-106,7 -
Комплект поставки ВДН-100кВ
№ Наименование Количество 1 Высоковольтный делитель напряжения ВДН-100кВ 1 2 Кабель соединительный коаксиальный длина 3 м 1 3 Провод заземления длина 3 м 1 4 Руководство по эксплуатации 1 5 Паспорт 1 6 Транспортная тара 1
