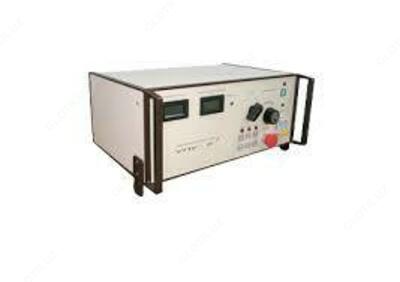

УПУ-6 — установка пробойная универсальная

Описание товара

Назначение установки пробойной универсальной УПУ-6:

Установка пробойная универсальная УПУ-6 (в дальнейшем по тексту – УПУ-6) предназначена для испытания изоляции электротехнического оборудования и материалов переменным синусоидальным напряжением частотой 50 Гц и выпрямленным напряжением отрицательной полярности, регулируемым в пределах 0-6 кВ с выходным током до 100 мА по ГОСТ6433.3-71.

Область применения установки пробойной универсальной УПУ-6:

Область применения – электротехника и энергетика.

Благодаря повышенному выходному току установка может быть использована для испытания на переменном напряжении изоляции обмоток крупных электрических машин. С успехом может быть использована для испытания защитных средств на соответствующие напряжения (перчатки и т.п.), а также для заряда емкостных накопителей энергии.

Установка рассчитана для эксплуатации в помещениях или под навесом при рабочих значениях температуры воздуха от плюс 5°С до плюс 40° С, относительной влажности до 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).

Питание – однофазная сеть синусоидального переменного тока напряжением 220±20 В, частотой 50±1 Гц.

Установка обслуживается одним оператором с правом работы на установках с напряжением выше 1000В.

Технические характеристики установки пробойной универсальной УПУ-6:

Параметр	Значение
Пределы установки выходного напряжения, кВ	1; 3; 6
Приведенная относительная погрешность установки и измерения выходного напряжения, %, не более	3
Максимальный выходной ток, мА	100
Приведенная погрешность измерения тока, %, не более	3
Порог срабатывания токовой защиты, мА	72±2
Потребляемая мощность, В.А, не более	650
Габаритные размеры, мм	480х200х350
Масса, кг, не более	25
Время работы в непрерывном режиме при максимальной мощности, час	8
Средний срок службы изделия, лет	6
ПРИМЕЧАНИЕ. Киловольтметр установки измеряет на переменном напряжении - действующее значение, на выпрямленном – амплитудное значение напряжения. Миллиамперметр на переменном токе измеряет действующее значение, на выпрямленном среднее (средневыпрямленное) значение тока.

Комплект поставки УПУ-6

№	Наименование	Количество
1	Установка пробойная универсальная УПУ-6	1
2	Провод сетевой	1
3	Провод соединительный высоковольтный	1
4	Провод заземления	1
5	Руководство по эксплуатации	1
6	Паспорт	1
